Notice d'utilisation - Renault Laguna III: Éclairage intérieur (remplacement des lampes)

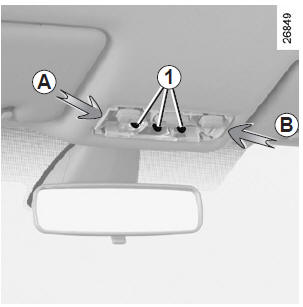

Plafonnier
Plafonnier
Insérez un outil type tournevis plat en déclippant le cache de l'éclaireur, côté A puis côté B.
Dégagez la lampe 1 concernée.
Type de lampe : W5W.
| Les lampes sont sous pression
et peuvent éclater lors
du remplacement.
Risque de blessures. |

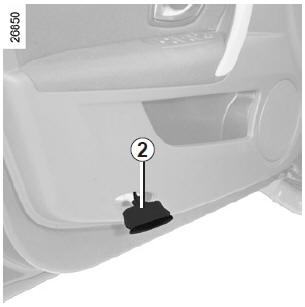

Éclaireurs de portes
Éclaireurs de portes
Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 2.
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.

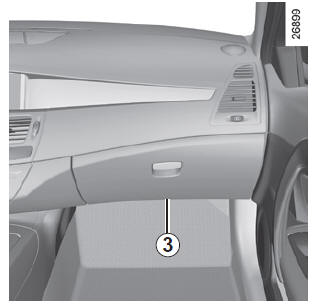

Éclaireurs de sol avant
Éclaireurs de sol avant
Ils sont situés derrière la planche de bord et en partie inférieure.
Tournez d'un quart de tour le portelampe 3 et sortez la lampe.
Type de lampe : W5W.

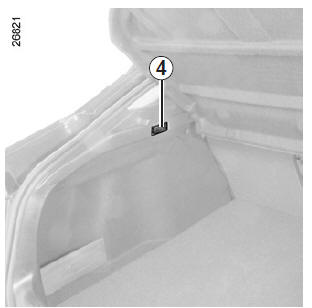

Éclaireurs de coffre
Éclaireurs de coffre
Déclippez l'éclaireur 4 à l'aide d'un outil type tournevis plat.
| Les lampes sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |
Déconnectez l'éclaireur.

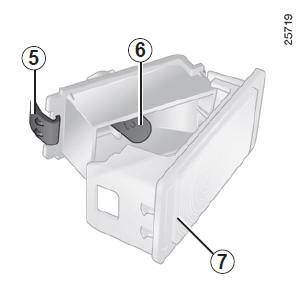

Appuyez sur la languette 5 pour dégager le diffuseur 7 et accéder à la lampe 6.
Type de lampe : W5W.
Versions berline et break
Troisième feu stop 19
Consultez un Représentant de la
marque.
Les lampes sont sous pression
et peuvent éclater lors
du remplacement.
Risque de blessures.
...
