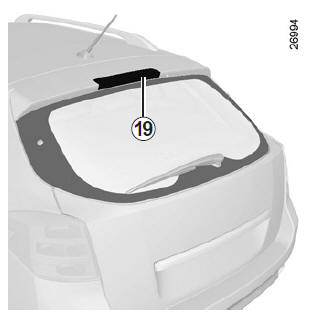

Troisième feu stop 19

Troisième feu stop 19

Consultez un Représentant de la marque.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

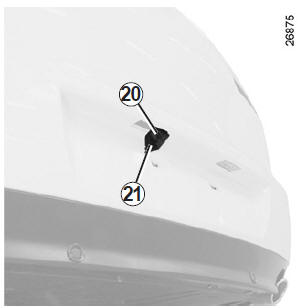

Éclaireurs plaque d'immatriculation 20

Éclaireurs plaque d'immatriculation 20

Déclippez l'éclaireur 20 en pressant la languette 21.

Retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : navette C5W.

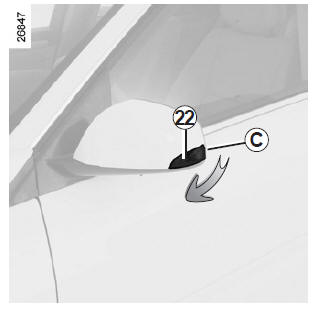

Répétiteurs latéraux 22

Déclippez le répétiteur 22 (à l'aide un

Déclippez le répétiteur 22 (à l'aide un outil type tournevis plat positionnez en C pour basculer le répétiteur de l'arrière vers l'avant du véhicule).

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

    Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre côté gauche
    Depuis le coffre, dégagez la moquette latérale. Desserrez les trois vis 15, 16 et 17 puis, dégagez le haut-parleur. Nota : pour les versions 5 portes, saisissez le cais ...
