Notice d'utilisation - Renault Laguna III: Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre côté gauche

Notice d'utilisation - Renault Laguna III / Conseils pratiques / Feux arrière (remplacement des lampes) / Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre côté gauche

Depuis le coffre, dégagez la moquette

Depuis le coffre, dégagez la moquette latérale.

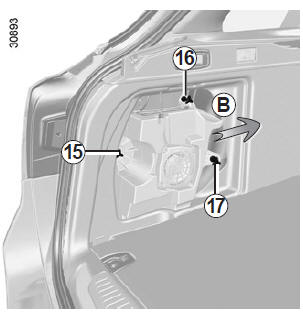

Desserrez les trois vis 15, 16 et 17 puis, dégagez le haut-parleur.

Nota : pour les versions 5 portes, saisissez le caisson à deux mains, ramenez la partie haute du caisson vers vous tout en maintenant la fixation 16 en butée contre la garniture.

Poussez le caisson vers l'avant du véhicule (mouvement B) puis sortez le caisson.

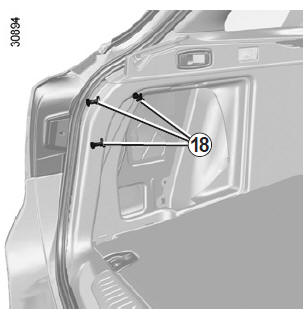

De l'intérieur, desserrez les trois vis 18

De l'intérieur, desserrez les trois vis 18 puis, de l'extérieur, dégagez le bloc feux en le tirant vers l'arrière puis déclippez le porte-lampe.

Remplacez la lampe concernée.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.
