Notice d'utilisation - Renault Laguna III: Version Break

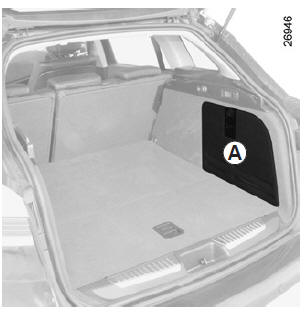

Depuis le coffre, dégagez la moquette latérale.

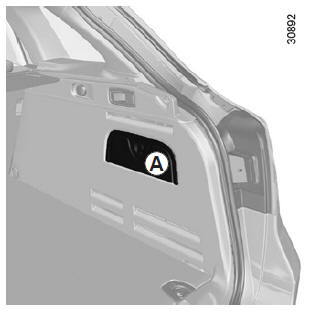

Nota : suivant véhicule, il sera nécessaire de démonter la porte du rangement A.

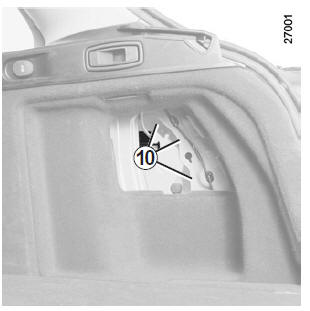

De l'intérieur, desserrez les trois vis 10 puis, de l'extérieur, dégagez le bloc feux en le tirant vers l'arrière puis déclippez le porte-lampe.
Remplacez la lampe concernée.
| Les lampes sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |

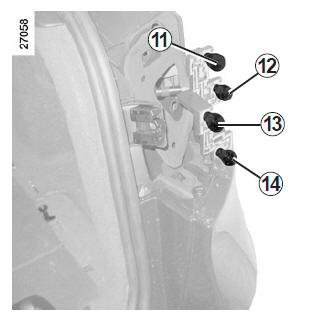

- Feu de position / feu de stop
Type de lampe : P21/5W.
- Feu indicateur de direction
Type de lampe : PY21W.
- Feu de recul
Type de lampe : P21W.
- Feu de brouillard arrière
Type de lampe : P21W.
Version berline
Feu indicateur de direction
Depuis le coffre, dévissez le quart de
tour 2 pour accéder à la vis 1.
Dévissez-la puis tirez sur le bloc-feux
vers l'extérieur ...
Accessibilité pour les véhicules équipés d'un hautparleur dans le coffre
côté gauche
Depuis le coffre, dégagez la moquette
latérale.
Desserrez les trois vis 15, 16 et 17
puis, dégagez le haut-parleur.
Nota : pour les versions 5 portes, saisissez
le cais ...
D'autres materiaux:
Grille de calandre
DEPOSE
Déposer les quatre agrafes de fixation (A) (plastirivets).
Faire levier à l'aide d'une clé à oeil (de 17) sur l'agrafe
centrale de façon à dégager la grille de calandre vers
le haut. ...
Désignation des pièces (éclaté)
STRUCTURE INFERIEURE
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extrê ...
Plaquettes de frein
DEPOSE
Déposer :
le ressort de la face avant de l'étrier,
le flexible de frein de l'amortisseur,
les deux bouchons situés au bout des colonnettes,
les deux vis des colonnettes.
Suspendre l'étrier et déposer les plaquettes.
REPOSE
