Feu indicateur de direction

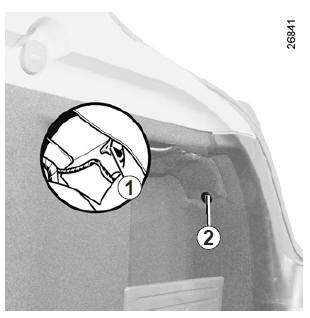

Depuis le coffre, dévissez le quart de tour 2 pour accéder à la vis 1.
Dévissez-la puis tirez sur le bloc-feux vers l'extérieur.
Les lampes sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |

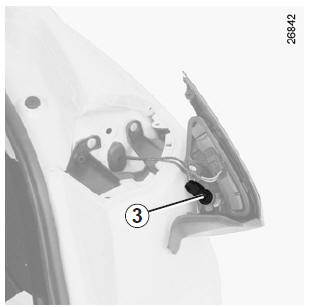

Dévissez le porte-lampes 3 d'un quart de tour.

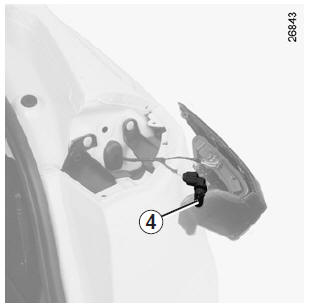

Remplacez la lampe 4.
Type de lampe : W16W.
Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Feu de recul

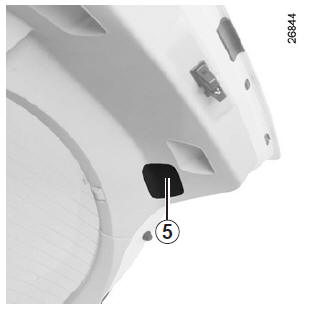

Depuis le coffre, déclippez la trappe 5.
Les lampes sont sous pression et peuvent éclater lors du remplacement.
Risque de blessures.

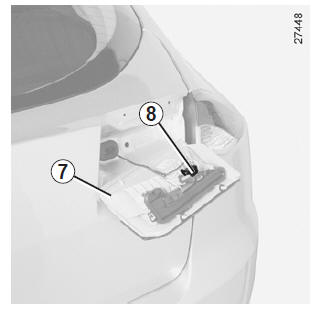

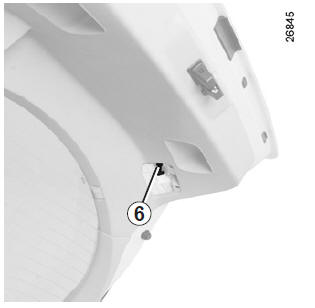

Dévissez la vis 6 pour pouvoir retirer le bloc-feux 7 en le poussant vers l'extérieur.
Dévissez le porte-lampes 8 d'un quart de tour puis remplacez la lampe.
Type de lampe : W16W.
Feu de brouillard arrière

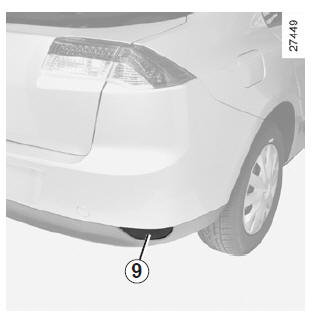

Dévissez le porte-lampe 9 en le tournant vers le centre du véhicule en y accédant par dessous.
Type de lampe : P21W.
Nota : seule la lampe côté conducteur s'allume.
