RTA - Renault Laguna: Tableau de commande
DEPOSE
Débrancher la batterie.
Déposer :

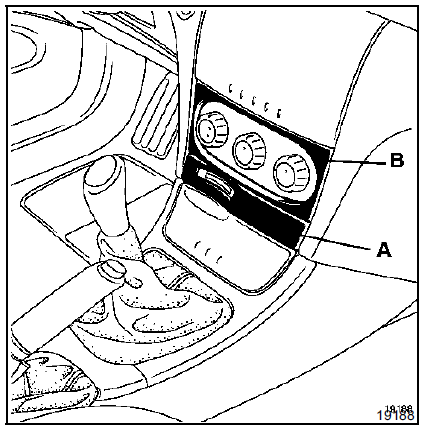

- le boîtier du lecteur de carte Renault en tirant vers soi (A),
- le cache du tableau de commande (B),
- les deux vis du bas du tableau de commande,

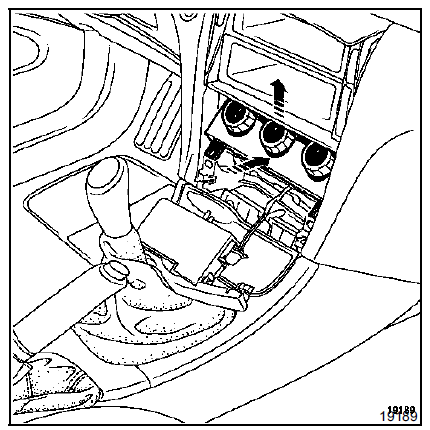

- le tableau de commande en suivant les indications du schéma ci-dessous :
Dégrafer les câbles de commande.
Débrancher les connecteurs du tableau de commande.
REPOSE
Procéder en sens inverse de la dépose.
