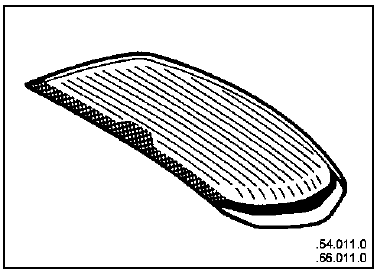

DEPOSE
Après avoir déposé :

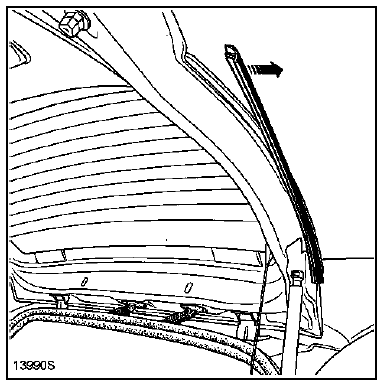

déposer les joint de garniture latéraux.

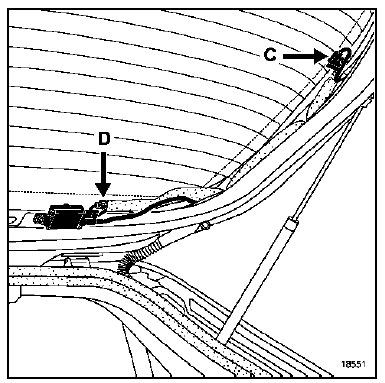

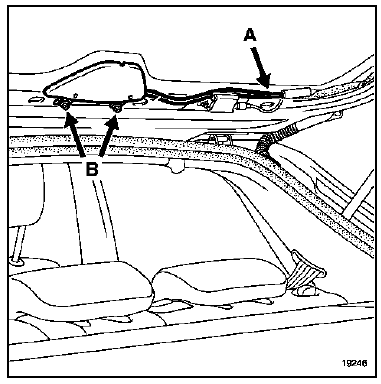

Débrancher :
DECOUPE DU CORDON DE COLLE
Avec du ruban de masquage protéger l'entourage de vitre.

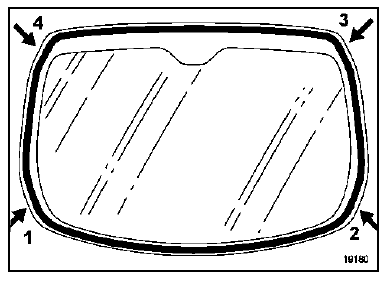

Piquer le cordon de colle en (1).

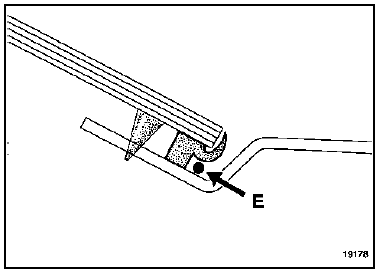

Passer le fil de découpe (E) sous la lèvre du surmoulage inférieur.
Découper la vitre en partie inférieure (de 1 à 2).
Procéder de la même façon pour le surmoulage supérieur (de 3 à 4).
REPOSE
Pour la préparation et le collage, se reporter à la note technique (560 A).

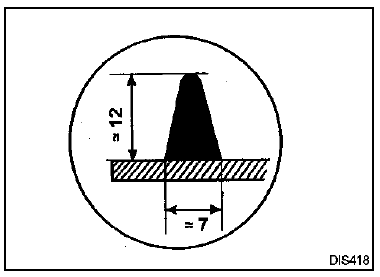

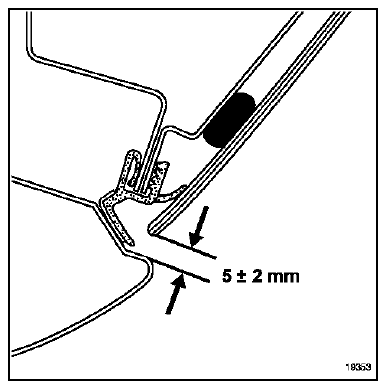

Respecter la taille du cordon de colle.
Coller la vitre (deux opérateurs).
Répartir les jeux latéraux.
Moteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteur L7X
AFFECTATION DES VOIES
Connecteur du boîtier papillon motorisé :
Masse pot ...
Eclaté
TRANSMISSION BOITE JR / JH / PK
TRANSMISSION BOITE DP0 / SU1
Généralités
...
Tôle d'entraînement
Cette opération ne peut se réaliser qu'après la dépose
de la transmission automatique (voir chapitre
concerné).
DEPOSE
Mettre en place le Mot. 582.
Déposer :
les dix vis (V),
la tôle d'entraînement.
Le voile maximal ad ...
