RTA - Renault Laguna: Vitre de custode break
ATTENTION : La glace de custode comporte un surmoulage.
Ce joint n'est pas détaillé au M.P.R.
Dans le cas d'une depose-repose, suivre la méthode décrite ci-dessous, de façon à ne pas détériorer le surmoulage lors de la découpe.
DEPOSE
Après avoir déposé :
- la tablette latérale arrière (chapitre 71 G),
- la garniture de custode (chapitre 71 I),
- le feux arrière,
DECOUPE DU JOINT DE COLLE
avec du ruban de masquage, protéger l'entourage de la vitre.

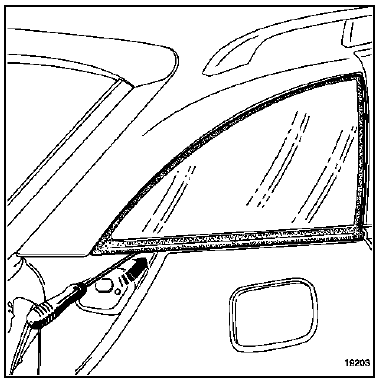

Utiliser du câble tressé pour piquer le cordon de colle en partie inférieure arrière.
IMPORTANT : l'outil de piquage doit venir s'insérer un maximum au ras de la tôle.
Installer l'outil de maintien à l'intérieur du véhicule, puis la poignée de tirage à l'extérieur (deux opérateurs).

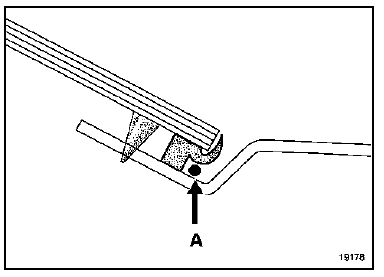

Passer le fil de découpe (A) sous la lèvre du surmoulage inférieur.

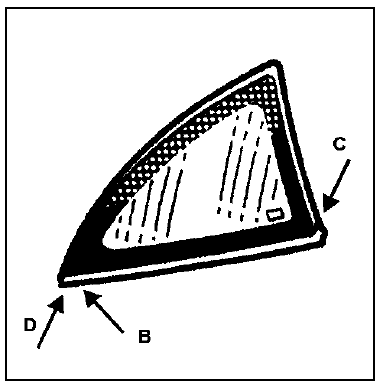

Découper le cordon de colle de (B) jusqu'en (C).
Passer le fil de découpe sous la lèvre du surmoulage de (C) jusqu'en (D), puis découper le cordon de colle.
Maintenir la vitre de l'extérieur, puis finir la découpe de (D) à (B).
REPOSE

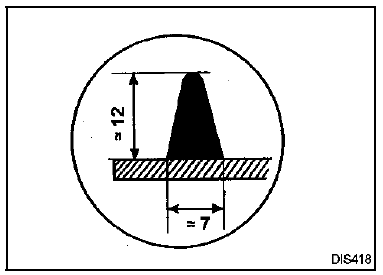

Respecter la taille du cordon de colle.
Pour la préparation et le collage se reporter à la note technique (560A).
