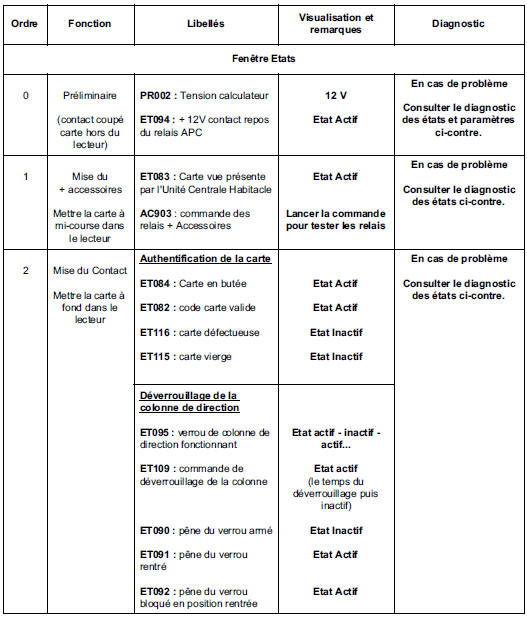

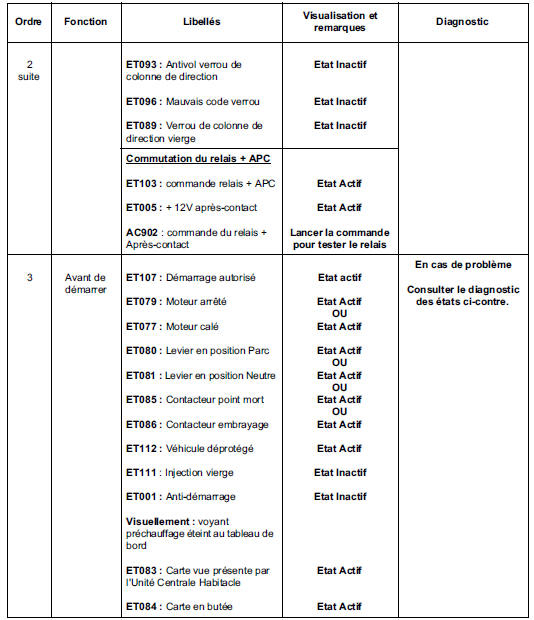

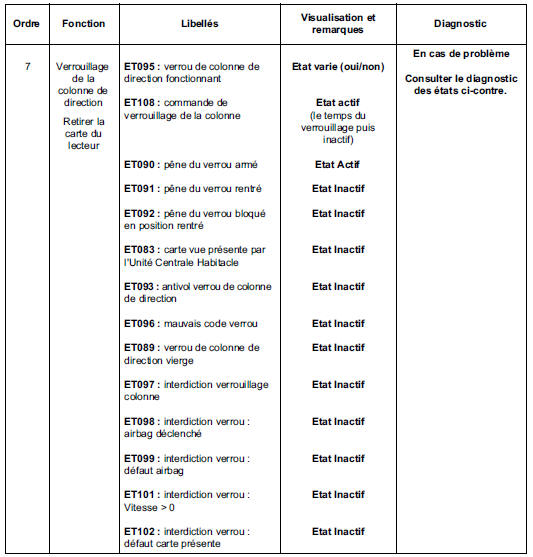

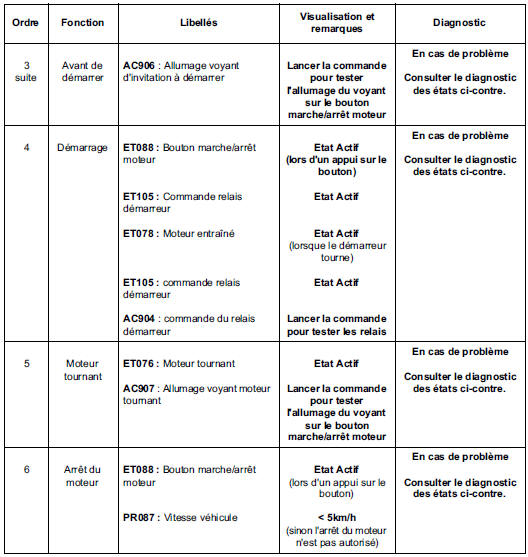

RTA - Renault Laguna: Contrôle de conformité
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.
Interprétation des défauts
Anomalie
électronique interne UCH
DEF = Panne électrique non identifiée.
CONSIGNES
Mettre la carte en butée dans le lecteur.
Changer l'Unité Centrale Habitacl ...
Interprétation des états
Tension
d'alimentation calculateur
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier la valeur de la tension + batterie.
+ 12V contact ...
