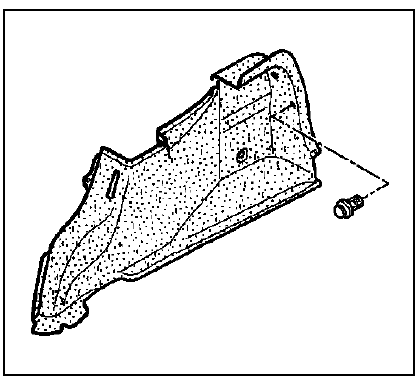

RTA - Renault Laguna: Garniture de passage de roues

DEPOSE

DEPOSE

Après avoir déposé :

  • le joint de coffre (partiellement),
  • la garniture de jupe arrière,
  • la tablette latérale (74 A),
  • le tapis de coffre,
  • la garniture supérieure de bas de marche (partiellement),
  • l'assise arrière,

rabattre le dossier de siège arrière.

rabattre le dossier de siège arrière.

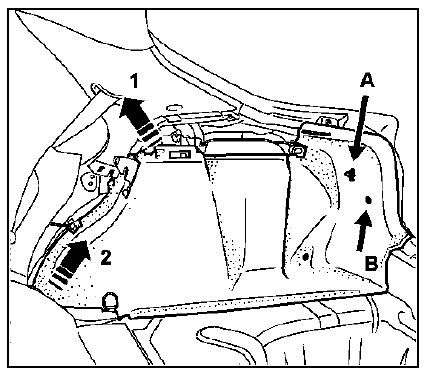

Déposer la fixation de feu (A).

L'agrafe de fixation (B) (plasti-rivets).

Dégager la garniture en (1) puis en (2).
