RTA - Renault Laguna: Garniture d'entrée de coffre break

DEPOSE

Soulever le tapis de coffre

Soulever le tapis de coffre Déposer :

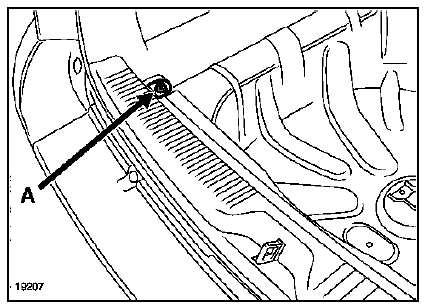

  • les deux vis d'anneaux d'arrimage (A),
  • la garniture.

REPOSE

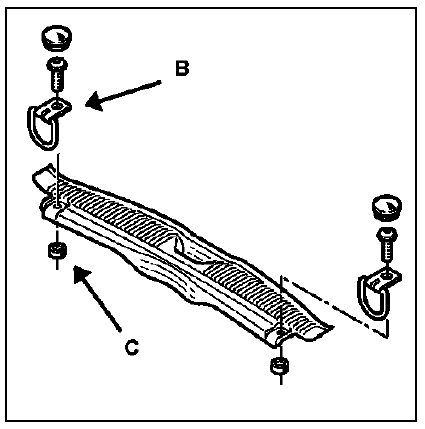

Respecter le sens de montage des anneaux d'arrimage (B), avec leurs entretoises (C).
