DEPOSE

Débrancher la batterie.

Déposer :

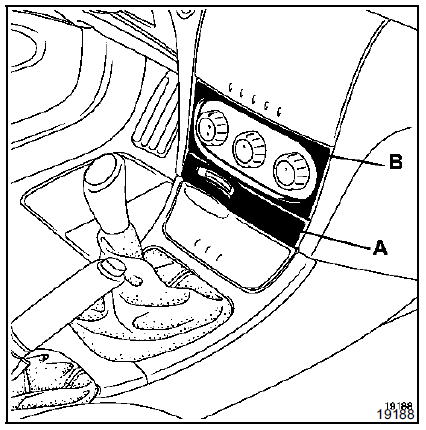

  • le boîtier du lecteur de carte Renault en tirant vers soi (A),
  • le cache du tableau de commande (B),

  • les deux vis du bas du tableau de commande,

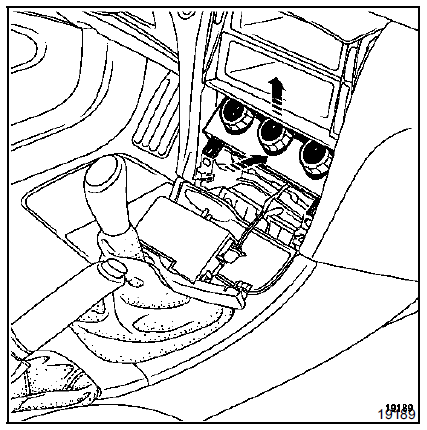

  • le tableau de commande en suivant les indications du schéma ci-dessous :

Débrancher les connecteurs du tableau de

Débrancher les connecteurs du tableau de commande.

Dégrafer les câbles de commande.

Câble de commande du rotateur de réglage de la température.

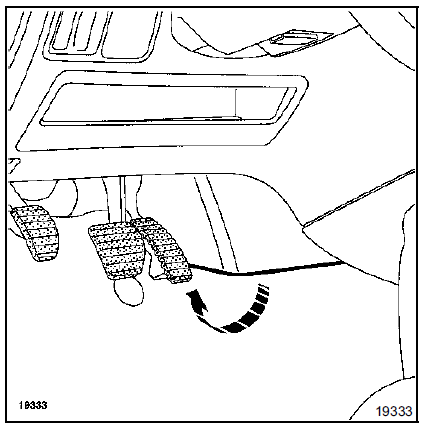

Déposer l'habillage côté gauche sous la planche de bord.

Dégrafer le faisceau électrique sur le flasque de

Dégrafer le faisceau électrique sur le flasque de protection latéral gauche.

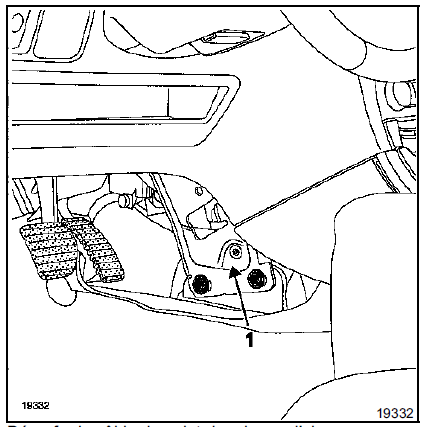

Déposer le flasque de protection latéral (1).

Dégrafer le câble du volet de mixage d'air.

Dégrafer le câble du volet de mixage d'air.

Câble de commande du rotateur de répartiteur de l'air dans l'habitacle.

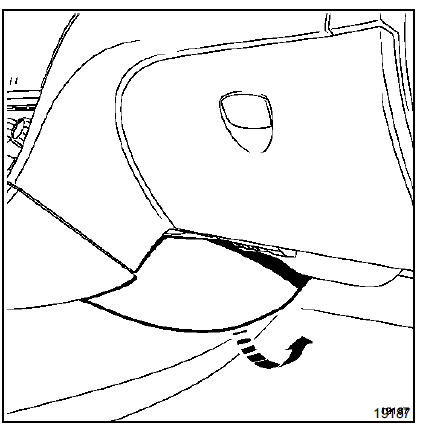

Déposer l'habillage côté droit sous la planche de bord.

Dégrafer le câble du volet de répartiteur.

Dégrafer le câble du volet de répartiteur.

REPOSE

Procéder en sens inverse de la dépose.
