RTA - Renault Laguna: Support bac à batterie
Le remplacement de cette pièce est une opération complémentaire au remplacement du longeron avant pour une collision avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Le bac à batterie peut être utilisé comme gabarit pour le positionnement de la pièce.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs(voir sommaire).

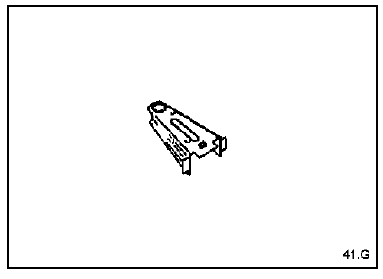

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule

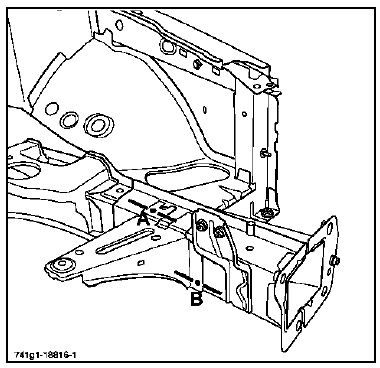

PIECES CONCERNEES (épaisseur en mm) :
- Support bac à batterie - 1.5
- Longeron avant - 2
