RTA - Renault Laguna: Pré-catalyseur avant

Moteur L7X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie après avoir vérifié que la colonne de direction soit bien verrouillée.

Déposer :

  • les roues avant et le carénage sous moteur,
  • le cache-moteur,
  • l'écran thermique du collecteur,
  • les écrous de la bride d'échappement sur le collecteur.

Débrancher et dégrafer les connecteurs de sonde à oxygène.

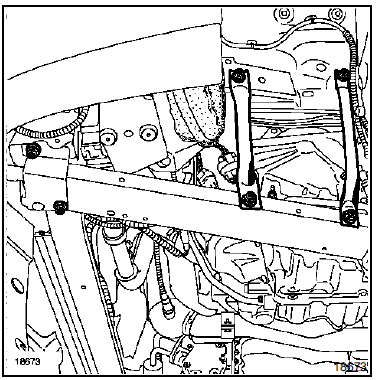

Déposer les tirants avant de berceau droit et gauche.

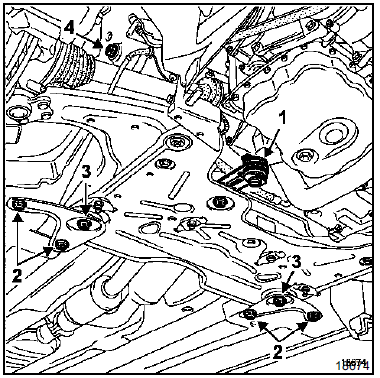

Descendre le berceau de quelques centimètres :

Descendre le berceau de quelques centimètres :

  • déposer la vis (1) de la biellette de reprise de couple,
  • desserrer de quelques tours la vis de la chape rabattable de direction et dégager l'écrou en tapant sur la vis,
  • déposer les vis (2) des triangles de fixation arrière de berceau,
  • desserrer de cinq tours maximum les vis (3) de fixation arrière de berceau,

  • mettre en place un vérin d'organes sur l'avant du berceau et retirer les vis (4) de fixation des biellettes de berceau,
  • laisser descendre le berceau puis retirer le vérin d'organes.

Déposer :

  • les sondes à oxygène,

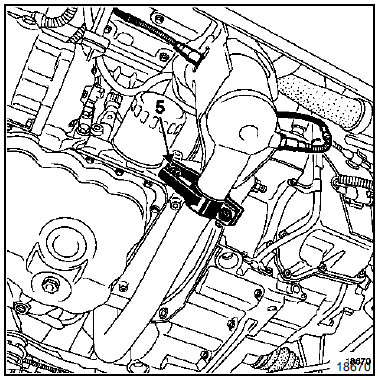

  • la vis de béquille (5).

Placer un vérin d'organes sous la ligne d'échappement

Placer un vérin d'organes sous la ligne d'échappement de façon à supporter celle-ci.

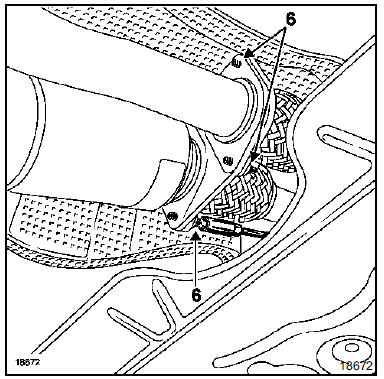

Retirer les quatre écrous (6) de bride catalyseur / précatalyseur en passant à travers le berceau à l'aide de plusieurs rallonges.

Déposer :

Déposer :

  • le pré-catalyseur,
  • les écrans thermiques du pré-catalyseur dans le cas du remplacement de celui-ci.

REPOSE

Procéder à la repose en sens inverse de la dépose.

Reposer les goujons sur la bride du pré-catalyseur.

Remplacer les joints par des joints neufs.

IMPORTANT :

Avant de serrer les vis des biellettes de fixation avant du berceau, s'assurer qu'elles soient bien en appui sur les deux axes soudés sur la caisse.

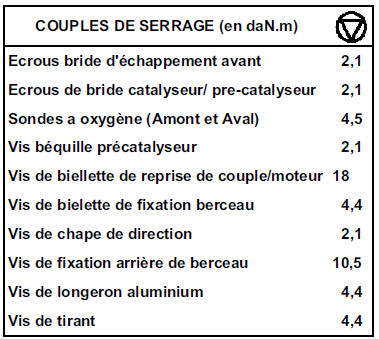

Respecter les couples de serrage.

Vérifier que le verrou de colonne de direction immobilise bien la colonne.

Si ce n'est pas le cas, il faut procéder à un recalage de la hauteur de la colonne de direction traité dans le chapitre 36 "Ensemble direction colonne de direction".
