RTA - Renault Laguna: Capteur de qualité d'air

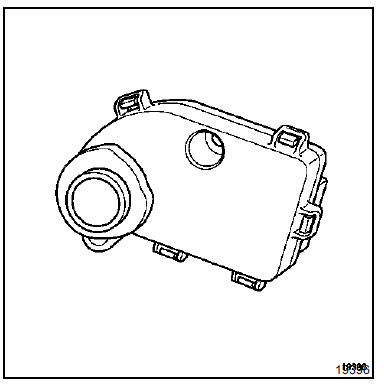

Le capteur analyse en permanence l'évolution de la concentration des gaz.
Le capteur est protégé par une membrane qui laisse passer les molécules de gaz mais arrête l'humidité et la poussière.
Son accès est possible par le dessous de la planche de bord.
DEPOSE
Déposer :
- la protection sous la planche de bord,
- le cache intérieur du vide poche,
- la vis de fixation du capteur de qualité d'air,
- le capteur de qualité d'air.
Débrancher le connecteur du capteur.
REPOSE
Procéder en sens inverse de la dépose.
Capteur solaire
Le capteur solaire informe le calculateur pour corriger
le débit d'air aux aérateurs suivant le rayonnement
solaire.
SITUATION
Le capteur est situé sur le centre de la planche ...
