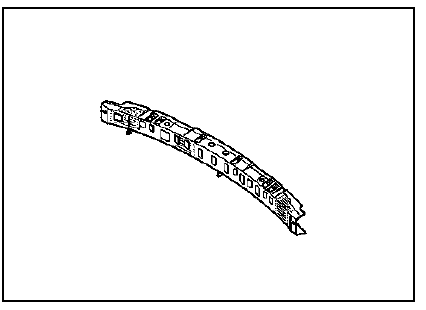

RTA - Renault Laguna: Traverse support absorbeur
Le remplacement de cette pièce est une opération de base pour une collision arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
- renforts de traverse,
- pontets de fixation bouclier.
PIECES CONCERNEES (épaisseur en mm) :
Traverse support absorbeur - 1.2
Renforts de traverse - 1.5
Jupe - 1
Renforts intérieurs de jupe - 1.5
