RTA - Renault Laguna: Garniture de hayon
DEPOSE

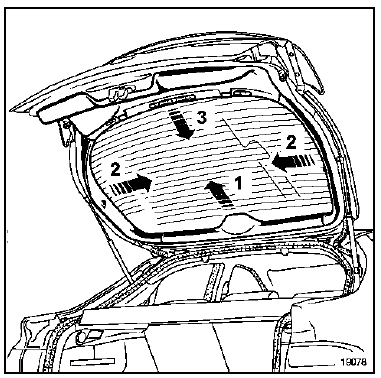

A l'aide de la pince à dégrafer, déposer les garnitures d'encadrement de lunette en (1), puis en (2).

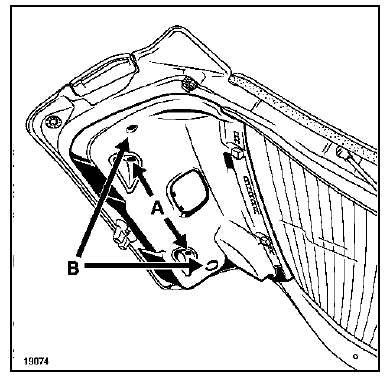

Déposer les vis de fixation (A), puis dégrafer la garniture (3).
PARTICULARITE : pour la dépose des feux arrière
- Déposer les obturateurs et les deux vis de fixation (B).
- Dégager les feux, puis débrancher les connecteurs.
Garniture de capot
DEPOSE
A l'aide de la pince à dégrafer, déposer les agrafes de
maintien (A).
Déposer la garniture. ...
