RTA - Renault Laguna: Cylindre émetteur d'embrayage
DEPOSE
Débrancher la batterie
Dans l'habitacle
Désaccoupler la rotule de l'émetteur de la pédale de débrayage.
Dans le compartiment moteur
Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.
Placer un chiffon sous cet orifice puis désaccoupler le tuyau du réservoir de liquide de frein et placer des bouchons.

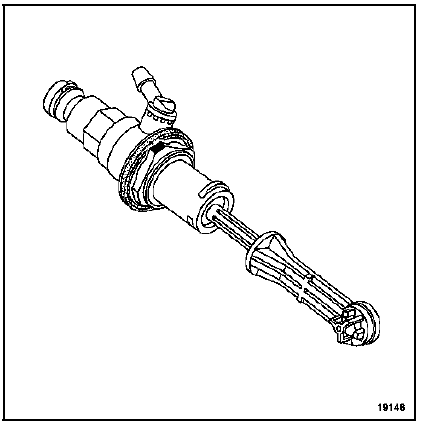

Dégager l'agrafe (1) de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur.
Placer un chiffon sous l'émetteur puis désaccoupler le tuyau de liaison sur l'émetteur et placer des bouchons à chaque orifice.

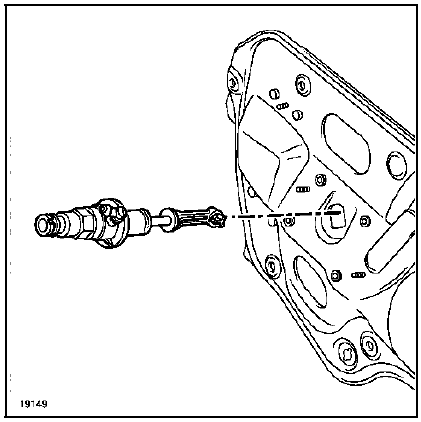

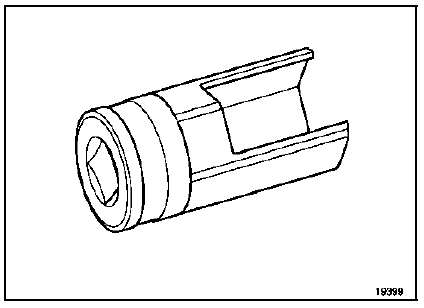

Déposer l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil Emb. 1596.
REPOSE
Vérifier l'état des joints.
Procéder en sens inverse de la dépose.
L'émetteur possède un détrompeur, une seule position existe.
Ajouter du liquide de frein dans le réservoir.
Purger le circuit hydraulique :

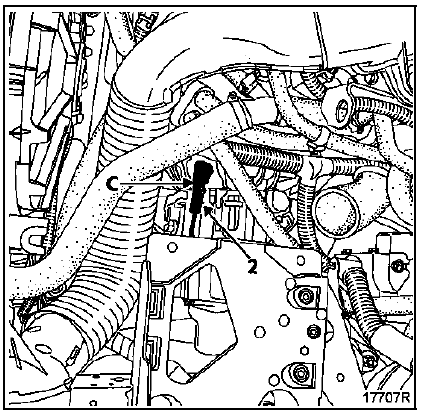

- brancher sur l'orifice (C) un tuyau relié à un bocal rempli de liquide de frein,
- soulever l'agrafe (2),
- déclipser le tuyau jusqu'au premier cran,
- installer l'appareil de purge,
- actionner l'appareil de purge,
- attendre l'évacuation totale de l'air du circuit hydraulique,
- reclipser le tuyau sur le récepteur d'embrayage.
Effectuer la mise à niveau du réservoir de liquide de frein.
Vérifier le bon fonctionnement du système d'embrayage.
