CONSIGNES
Sur ce véhicule, les calculateurs contenant la configuration sont :
- l'ABS
- l'airbag
La saisie de la configuration se fait contact mis.
Elle est lancée automatiquement lors d'un test du réseau, quand l'outil détecte une anomalie sur l'un des calculateurs.
Elle peut être lancée à partir des écrans de résultat du test du réseau multiplexé (touche de commande en bas de l'écran).
L'outil présente les deux configurations : celles de l'ABS et de l'airbag.
Sélectionnez le calculateur à modifier.
L'outil vous laisse en parallèle la configuration de l'autre calculateur.
(cf. écran page suivante)
Les étapes sont alors les suivantes :
- choix de la version de topologie du réseau
il s'agit de la version de schéma du réseau multiplexé. Cette version est incrémentée à chaque évolution du câblage du réseau multiplexé de ce véhicule.
Cette information est disponible dans la base véhicule monde ou dans l'autre calculateur.
- choix des calculateurs du véhicule présents sur le réseau
il y a au minimum :
- l'ABS,
- l'Airbag,
- l'injection,
- le verrou électrique de colonne de direction,
- l'Unité Centrale Habitacle,
- le Tableau de bord.
+ les options du véhicule :
- la climatisation,
- la vignette (petit afficheur à côté de l'afficheur radio, présentant les portes ouvertes et les défauts sur les roues) ; de série sauf quand le véhicule est équipé de la navigation,
- l'Unité Centrale de Communication (Navigation ou télématique),
- la transmission automatique,
- le GPL,
- la synthèse de la parole.

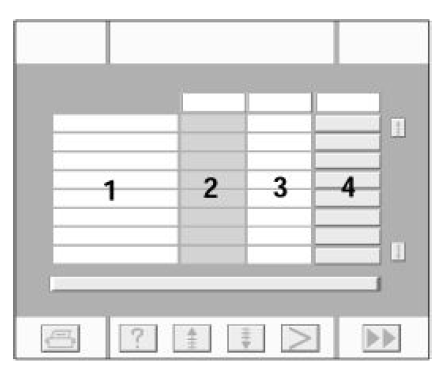

ECRAN DE CONFIGURATION
Ci-dessus, une vue de l'écran de configuration vide.
Dans la colonne (1), la liste des calculateurs possibles ainsi que la version de topologie.
Dans la colonne (2), la configuration existant dans le calculateur non sélectionné.
Dans la colonne (3), la configuration existant dans le calculateur sélectionné.
Dans la colonne (4), la configuration souhaitée pour le calculateur sélectionné.
APRES REPARATION
Traiter les autres défauts éventuels.
Aide à la recherche de court-circuits sur le réseau
CONSIGNES
Se munir du schéma du réseau multiplexé du véhicule (schéma de la prise
diagnostic).
Couper le contact, retirer le badge du lecteur.
Vérifier ...
