Le remplacement de cette pièce est une opération de base pour une collision arrière.
Pour effectuer cette opération, il sera nécessaire de commander en supplément les deux inserts gonflants latéraux.
IMPORTANT :
La jupe est assemblée en première monte dans l'ordre suivant :
Lors du dégrafage, pour accéder à tous les points de soudure la dépose de ces éléments se fera dans l'ordre inverse :

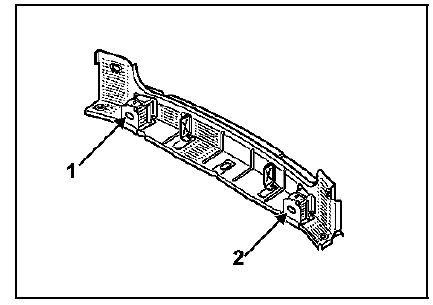

Il sera nécessaire de dégrafer les deux renforts intérieurs de la jupe MPR afin de respecter le même ordre d'assemblage que la première monte : Soudage des renforts intérieurs (1 et 2) puis soudage de la jupe.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :

PIECES CONCERNEES (épaisseur en mm) :





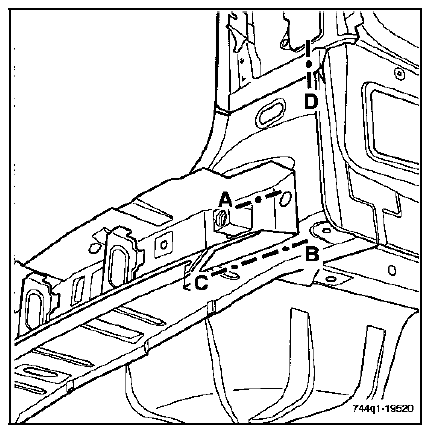

Renfort intérieur gauche

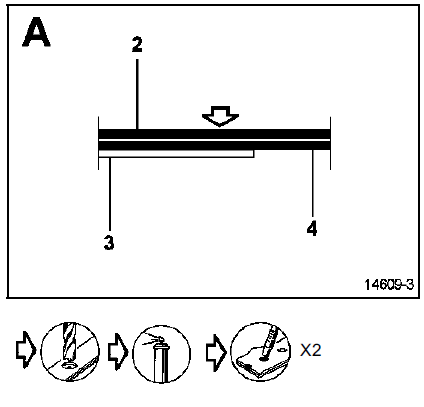

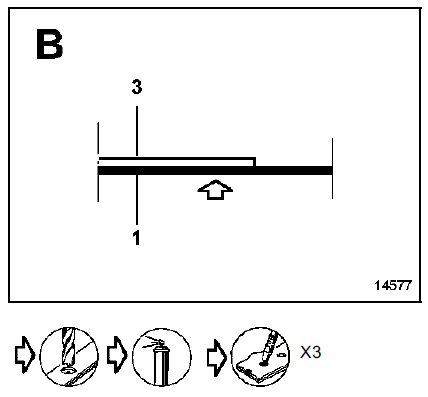

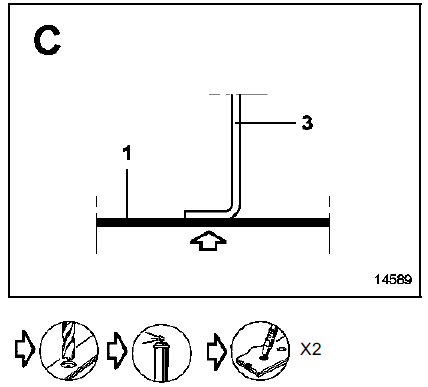

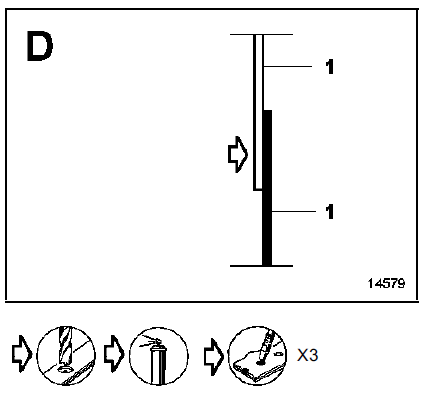

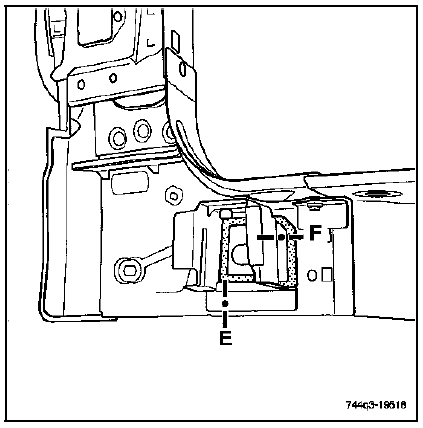

ATTENTION : il sera nécessaire de réaliser un calage lors de la repose avec de la colle de structure sur le pourtour de la pièce.
Cette opération permet de rattraper l'écart entre la tôle du renfort et la traverse extrême arrière et d'éliminer les risques de bruyance possibles.

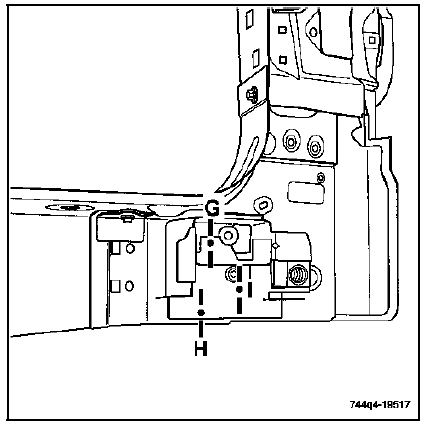

Renfort intérieur droit

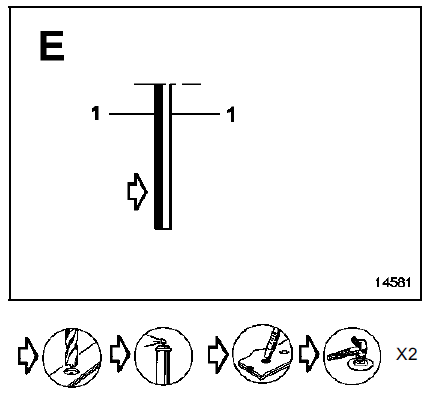

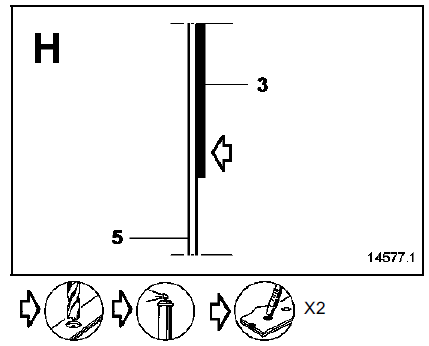

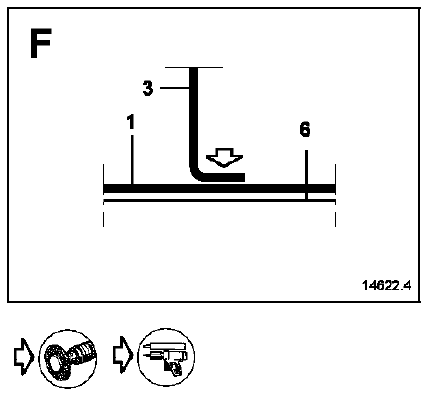

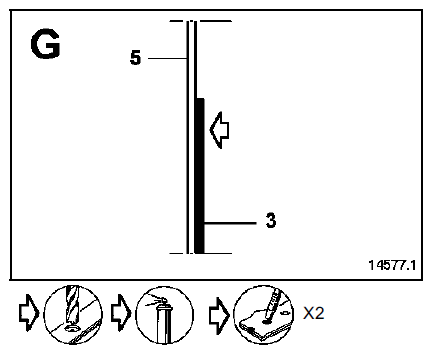

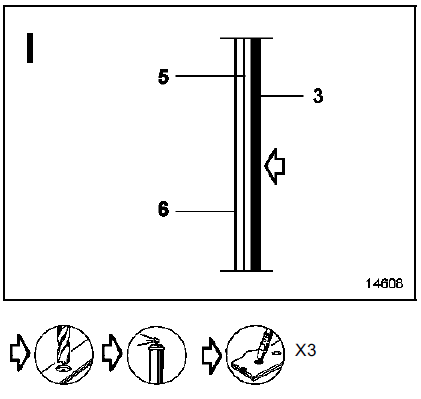

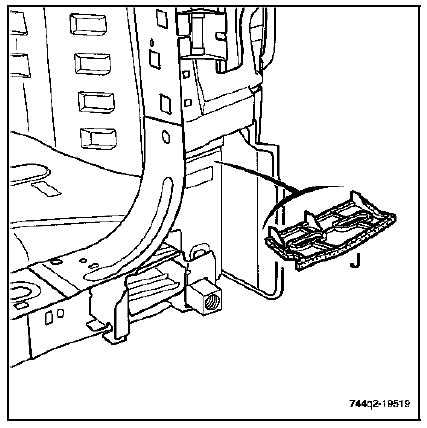

RAPPEL : Il sera nécessaire de remplacer les deux inserts gonflant (J), (voir méthode décrite dans le chapitre 43 A).
Traverse support absorbeur
Traverse extrême arrièreDésignation des pièces (éclaté)
Structure inferieure
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extr& ...
Témoin injection
Témoin injection
Pompe haute pression
Rampe commune d'injection
Injecteur
Régulateur de pression
Capteur de pression
Sonde de température d'eau
Limiteur de pression
Capteur de repérage cylindre
Turbocompresseur
Catalyseur d'amor&cce ...
Câbles de commande
DEPOSE
Débrancher la batterie.
Déposer :
le boîtier du lecteur de carte Renault en tirant vers soi
(A),
le cache du tableau de commande (B),
les deux vis du bas du tableau de commande,
le tableau de commande en suivant les indications
du schéma ci ...
