Le remplacement de cette pièce est une opération complémentaire au remplacement du passage de roue extérieur et du renfort inférieur de custode pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

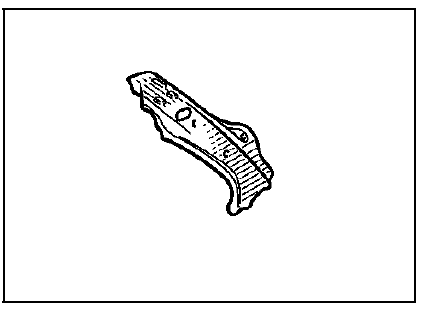

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

PIECES CONCERNEES (épaisseur en mm) :
Renfort de custode - 1.2
Traverse arrière de pavillon - 1
Renfort supérieur de custode - 1.2


Renfort inférieur de custode
Renfort supérieur de custodeBaguettes de protection latérales
