RTA - Renault Laguna: Filtre à particules
Installé devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit un total assainissement de ce dernier avant d'atteindre l'habitacle.
DEPOSE
Déposer :
- le cache intérieur du vide poches

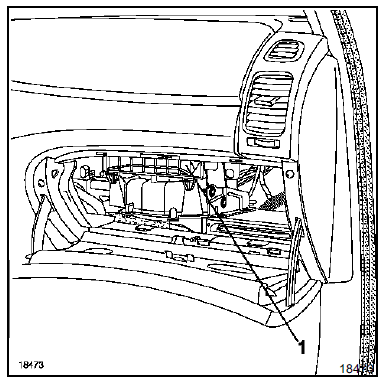

- les deux vis du couvercle du filtre à particules (1).

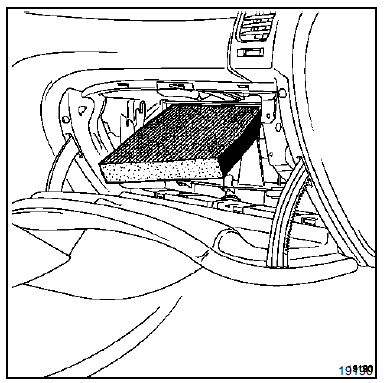

Sortir le filtre à particules.
REPOSE
Procéder en sens inverse de la dépose.
Principe de fonctionnement
NON REGULE
Tableau de commande
Témoin de fonctionnement du pare-brise dégivrant,
Réglage de la température,
Mise en service de l'air conditionné,
R&ea ...
Condenseur
DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de
charge (voir chapitre 62 "Généralités").
D&eac ...
