Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de custode pour une collision latérale arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

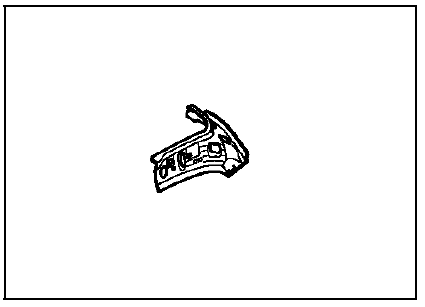

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

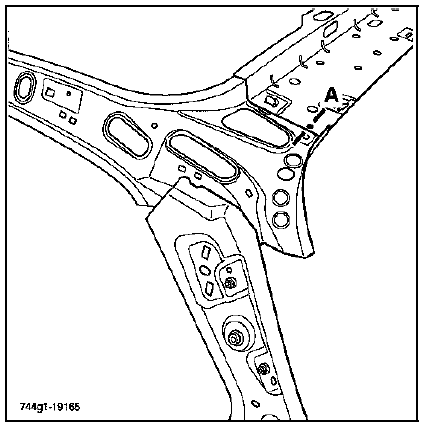

PIECES CONCERNEES (épaisseur en mm) :
Renfort supérieur de custode - 1,2
Renfort de custode - 1,2
Traverse arrière de pavillon - 1

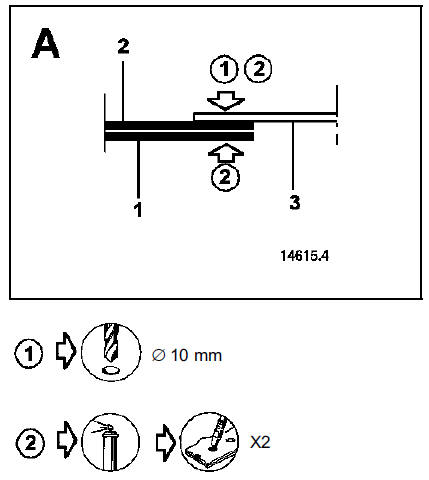

NOTA : les deux bouchonnages seront effectués après positionnement du renfort de custode.
Renfort de custode
Passage de roue intérieurPréliminaire
