Le remplacement de cette pièce est une opération liée au remplacement de la partie latérale de plancher central pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

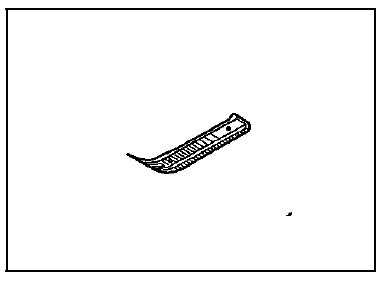

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.
PIECES CONCERNEES (épaisseur en mm) :
Dépose-repose
Moteurs F4P - K4M
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Vidanger la boîte de vitesses.
Déposer :
les roues avant,
les cache-moteur,
la batterie,
le boîtier à fusibles,
le support de ...
Elément aérodynamique arrière
DEPOSE
Déposer :
les quatre vis de fixation (A) (M6 tête de 10),
l'élément.
REPOSE
Appliquer du mastic de bourrage (référence
77.11.170.230) autour du trou de l'agrafe de maintien
(B).
PARTICULARITES DE LA PIECE M.P.R.
Les hayons M. ...
Interprétation des paramètres
DISTANCE CAPTEURS
CONSIGNES
Particularités : Les capteur à ultrasons sont très fragile
attention donc lors de la
dépose du bouclier à ne pas les rayer.
PR 001PR 002
PR 003
PR 004
Contrôler véhicule à 20 cm d'un obstacle que ...
