Moteur L7X

DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer le carénage sous moteur.
Placer un vérin d'organe sous la ligne d'échappement de façon à supporter celle-ci.

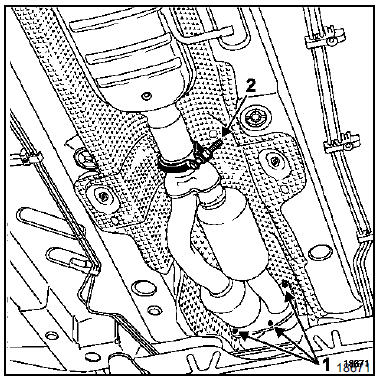

Déposer les écrous (1) de bride catalyseur / précatalyseur en passant à travers le berceau à l'aide de plusieurs rallonges.

Retirer le collier (2) d'échappement et déposer le catalyseur.
REPOSE
Procéder à la repose en sens inverse de la dépose.
Remplacer les joints par des joints neufs.
Reposer un collier neuf.

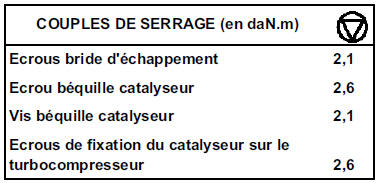

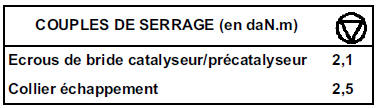

Respecter les couples de serrage.
Les autres éléments de l'échappement ne présentent pas de difficultés particulières.
Moteur F9Q

DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.

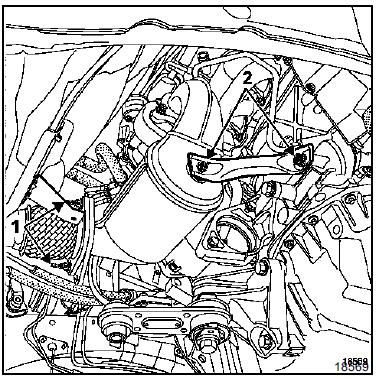

Déposer :

REPOSE
Procéder à la repose en sens inverse de la dépose.
Remplacer les joints.
Les autres éléments de l'échappement ne présentent pas de difficultés particulières.
Pot de détente et catalyseur
Pré-catalyseur avantGarniture d'entrée de coffre break
DEPOSE
Soulever le tapis de coffre
Déposer :
les deux vis d'anneaux d'arrimage (A),
la garniture.
REPOSE
Respecter le sens de montage des anneaux
d'arrimage (B), avec leurs entretoises (C).
...
Version Break
Depuis le coffre, dégagez la moquette
latérale.
Nota : suivant véhicule, il sera nécessaire
de démonter la porte du rangement
A.
De l'intérieur, desserrez les trois vis 10
puis, de l'extérieur, dégagez le bloc
feux en le tirant vers ...
