RTA - Renault Laguna: Combiné Ressort Amortisseur
DEPOSE
Mettre le véhicule sur un pont à deux colonnes, Déposer les roues avant.

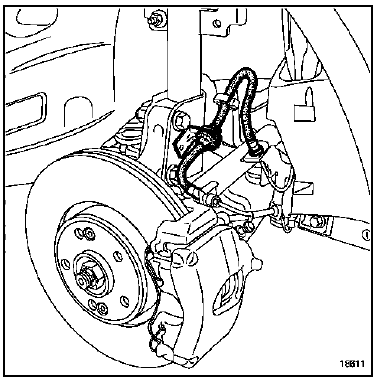

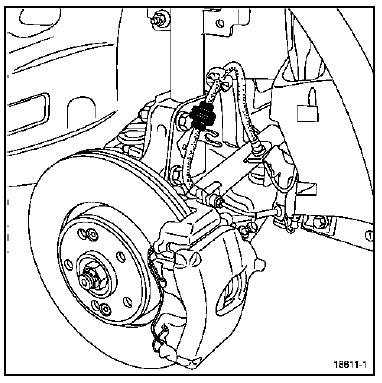

Dégrafer le flexible de frein de l'amortisseur.

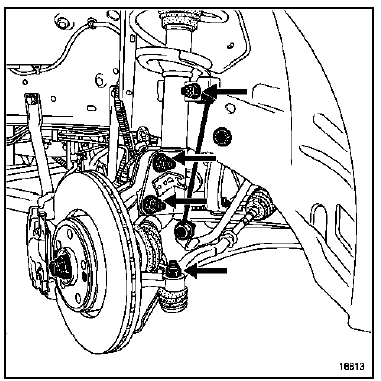

Déposer :
- la fixation supérieure de la biellette de renvoi de la barre stabilisatrice,
- l'écrou de biellette de direction,
- les vis inférieures d'amortisseur.
Côté gauche
Déposer les pions de fixation du cache de passage de roue.

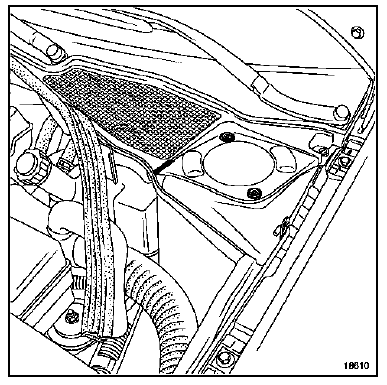

Effectuer une découpe dans le cache pour permettre un accès aux vis de fixation supérieures d'amortisseur.
Côté droit
Déposer les pions de fixation du cache passage de roue.
Soulever puis faire glisser le cache droit sous le cache gauche.
Sortir le cache par le côté de l'aile.

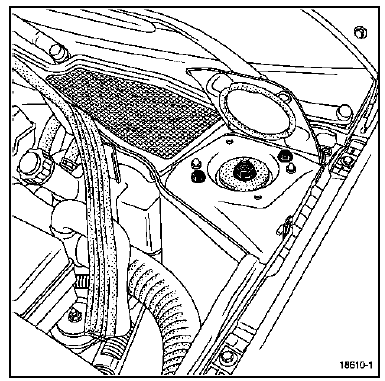

Déposer :
- l'écrou de tige d'amortisseur et sa butée supérieure,
- les deux vis de fixation supérieures de l'amortisseur sur caisse,
- le combiné ressort amortisseur.
REPOSE
ATTENTION : à bien fixer le flexible de frein et le câblage du capteur ABS si ceux-ci ont été dégrafés.
Procéder en sens inverse de la dépose.

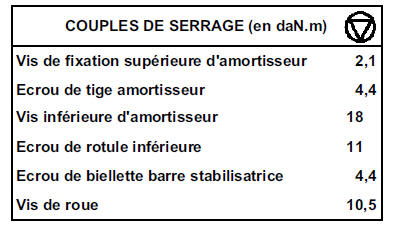

Serrer au couple.
NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
