RTA - Renault Laguna: Ressort et Amortisseur

DEPOSE

DEPOSE

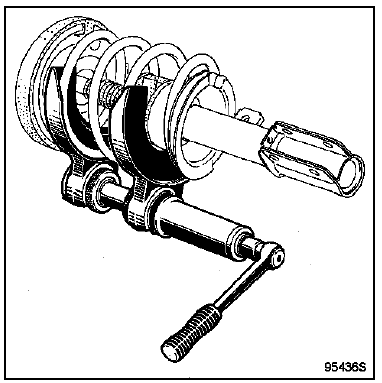

Mettre en place les coupelles appropriées sur l'outil de compression et positionner l'ensemble sur le ressort.

Comprimer le ressort jusqu'au décollement de celui-ci

Comprimer le ressort jusqu'au décollement de celui-ci sur les appuis de coupelles.

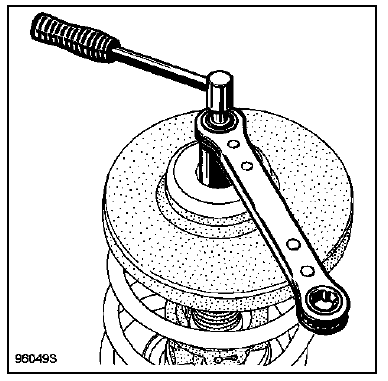

A l'aide de l'outil, déposer l'écrou de tige d'amortisseur.

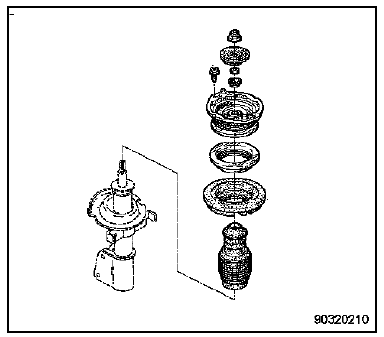

Séparer les différents éléments constituant le combiné

Séparer les différents éléments constituant le combiné ressort-amortisseur.

REPOSE

Précautions à prendre avant montage : Les amortisseurs sont stockés à l'horizontale, dans ces conditions, il est possible que les amortisseurs destinés à travailler verticalement se désamorcent.

En conséquence, il suffit, avant la mise en place du ressort, de pratiquer en position verticale quelques pompages manuels sur la tige d'amortisseur.

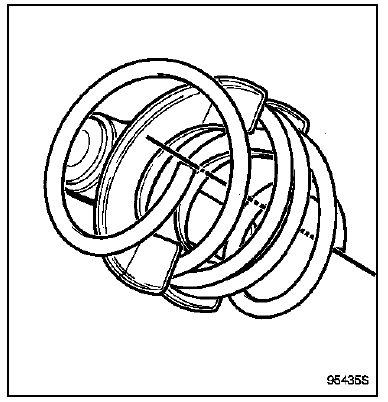

En cas de remplacement du ressort, pour faciliter le remontage, respecter la position et l'orientation du ressort et des coupelles de l'outil.

Respecter l'ordre et le sens de montage des pièces

Respecter l'ordre et le sens de montage des pièces constitutives.

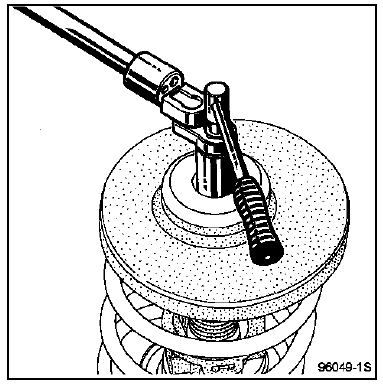

Serrer l'écrou neuf au couple.

Serrer l'écrou neuf au couple.

Décomprimer le ressort et retirer l'outil.
