ATTENTION : la dépose des vis de berceau implique impérativement leur remplacement et leur serrage au couple.

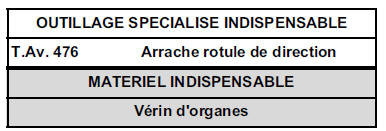

DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.

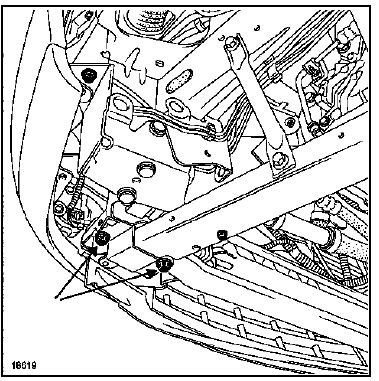

Déposer :
Mettre en place un bloc volant.

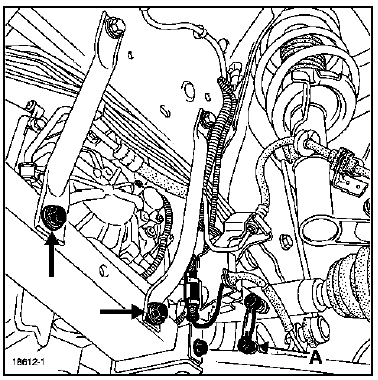

Déposer :

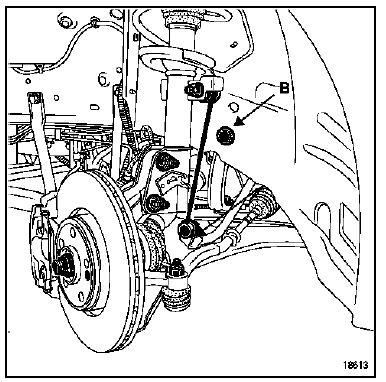

Desserrer les deux vis de tirant de fixation berceau sur caisse en (B).
Déposer :

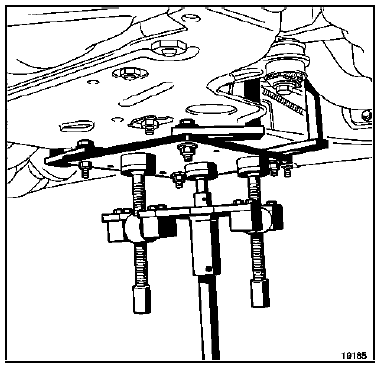

Placer un vérin d'organes sous le berceau.
Déclipser les tuyaux de frein et les câblages de capteur ABS du berceau et des tirants.

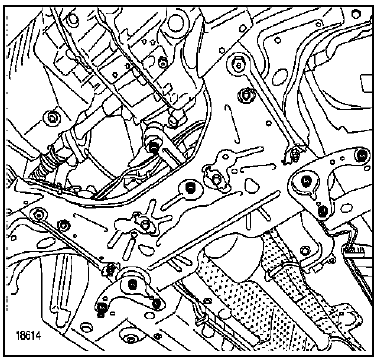

Déposer :
REPOSE

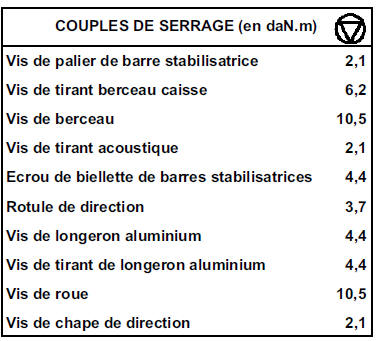

Remplacer les vis de berceau et serrer au couple en procédant en sens inverse de la dépose.

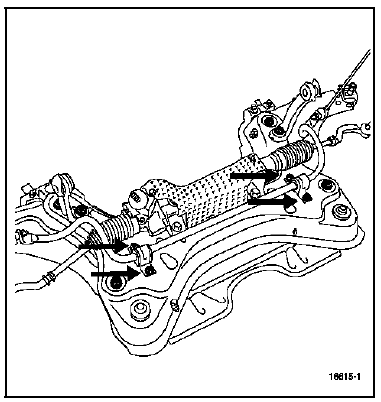

ATTENTION : la remise en place de la vis de chape de crémaillère nécessite un calage de la colonne de direction, (voir chapitre de direction).
NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
