RTA - Renault Laguna: Moteurs F4P-F9Q
DEPOSE
La dépose du carter inférieur ne présente pas de difficultés particulières.
REPOSE

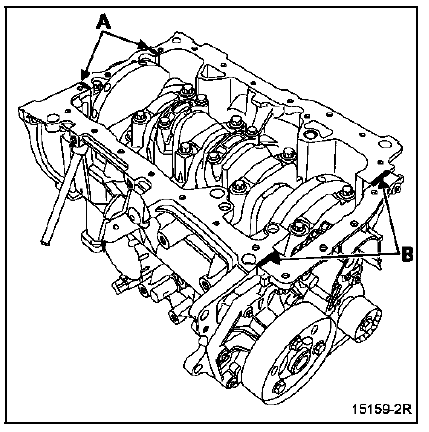

Mettre un point de RHODORSEAL 5661 en (A) (de chaque côté du palier N'1) et en (B) (à l'intersection de la plaque de fermeture du vilebrequin et du carter cylindre).

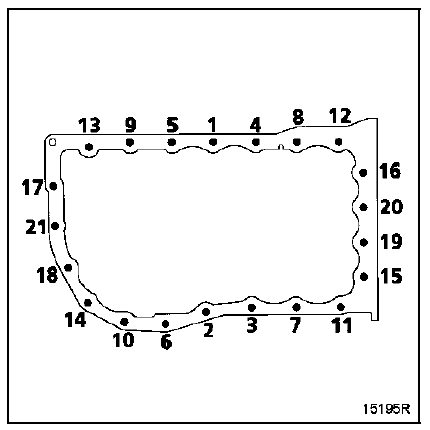

Reposer le carter inférieur avec un joint neuf en le presserrant au couple 0,8 daN.m, puis effectuer un serrage final de 1,4 daN.m dans l'ordre préconisé cidessous.
Moteur K4M
DEPOSE
La dépose du carter inférieur ne présente pas de
difficultés particulières.
REPOSE2
Appliquer du RHODORSEAL 5661 en (A) de chaque
côté du ...
Moteur L7X
La dépose-repose du carter inférieur ne présente pas de difficultés
particulières.
Approcher les vis et serrer au couple de 0,8 daN.m dans l'ordre suivant :
...
