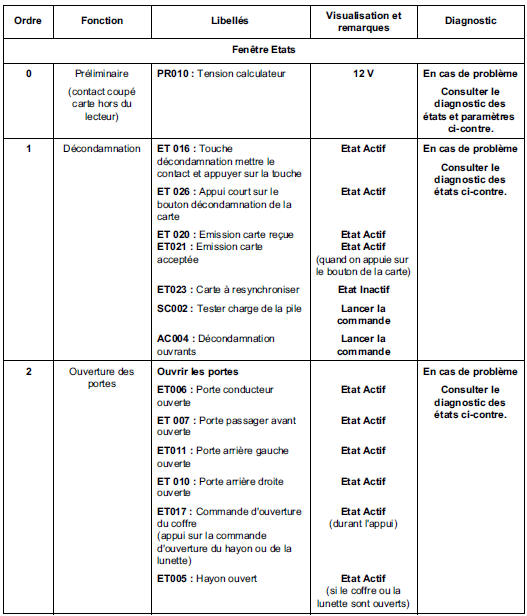

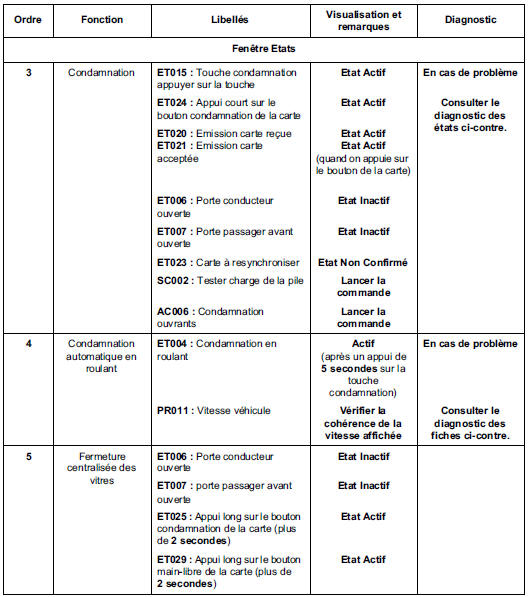

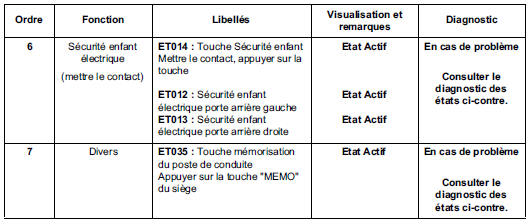

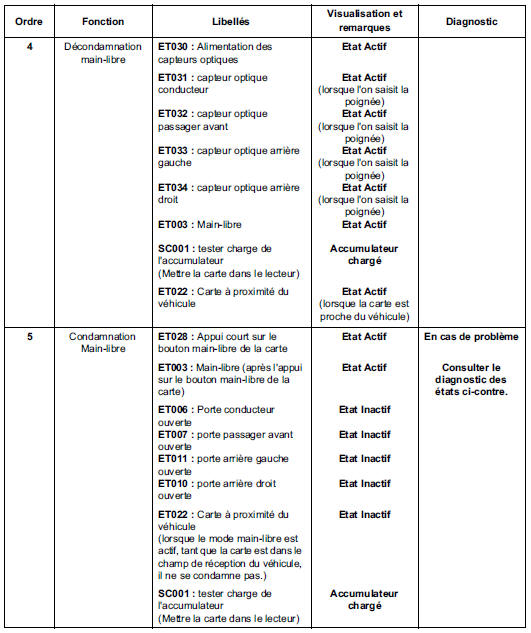

RTA - Renault Laguna: Contrôle de conformité
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant de ce manuel de réparation.
Interprétation des défauts
Anomalie électronique interne Unité Centrale Habitacle
1.DEF : Panne électrique présente non identifiée
DEF : Panne électrique mémorisée no ...
Interprétation des états
Tension d'alimentation calculateur
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé
Mettre le contact.
Vérifier la valeur de la tension + batteri ...
