RTA - Renault Laguna: Mécanisme - Disque

RTA - Renault Laguna / Transmission / Embrayage / Mécanisme - Disque

Moteurs F4P - K4M

REMPLACEMENT

Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.

DEPOSE

DEPOSE

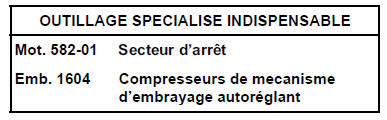

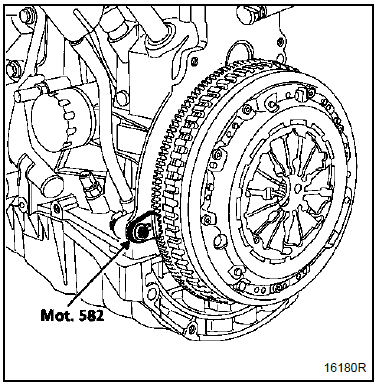

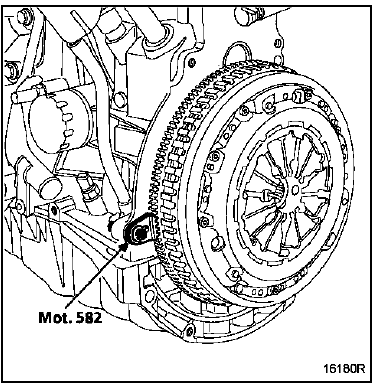

Mettre le secteur d'arrêt Mot. 582-01.

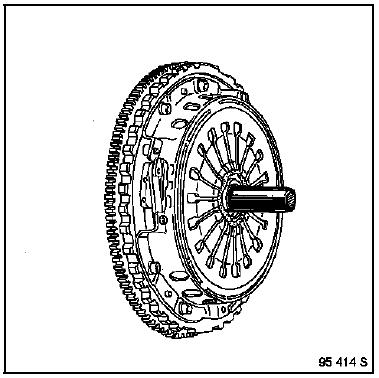

Enlever les vis de fixation du mécanisme et déposer celui-ci ainsi que le disque d'embrayage.

Contrôler et remplacer les pièces défectueuses.

REPOSE

REPOSE

Précautions impératives à suivre lors de la réfection de l'embrayage : Pour améliorer le coulissement des disques d'embrayage, les moyeux de ceux-ci sont nickelés.

Nettoyer les cannelures de l'arbre d'embrayage et remonter l'ensemble sans lubrifiant.

Dégraisser la face de friction du volant.

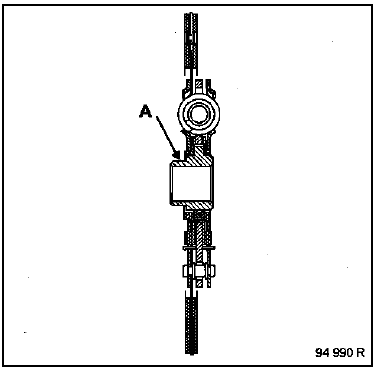

Mettre le disque en place (déport (A) du moyeu côté volant moteur).

CENTRAGE

CENTRAGE

Utiliser le centreur plastique se trouvant dans les collections d'embrayage.

Visser progressivement en étoile, puis bloquer les vis

Visser progressivement en étoile, puis bloquer les vis de fixation du mécanisme au couple.

Déposer le secteur d'arrêt Mot. 582-01.

Moteur F9Q

Cette opération s'effectue après avoir désaccouplé la

Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.

DEPOSE

Mettre le secteur d'arrêt Mot. 582-01.

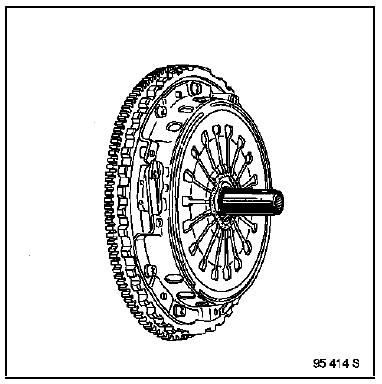

Enlever les vis de fixation du mécanisme et déposer celui-ci ainsi que le disque d'embrayage.

Contrôler et remplacer les pièces défectueuses.

REPOSE

REPOSE

Pour la repose du mécanisme, utiliser l'outil Emb. 1604.

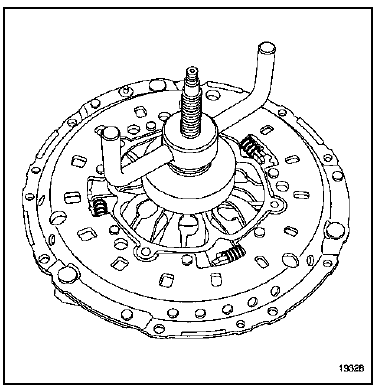

Comprimer le diaphragme à l'aide de l'outil

Comprimer le diaphragme à l'aide de l'outil Emb. 1604.

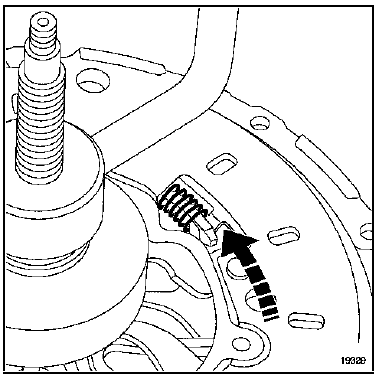

Comprimer les trois ressorts en suivant les indications

Comprimer les trois ressorts en suivant les indications ci-dessous.

Précautions impératives à suivre lors de la réfection de

Précautions impératives à suivre lors de la réfection de l'embrayage : Pour améliorer le coulissement des disques d'embrayage, les moyeux de ceux-ci sont nickelés.

Nettoyer les cannelures de l'arbre d'embrayage et remonter l'ensemble sans lubrifiant.

Dégraisser la face de friction du volant.

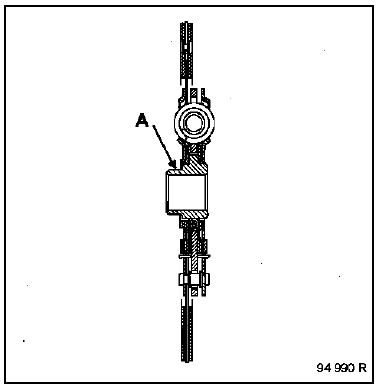

Mettre le disque en place (déport (A) du moyeu côté volant moteur)

CENTRAGE

CENTRAGE

Utiliser le centreur plastique se trouvant dans les collections d'embrayage.

Visser progressivement en étoile, puis bloquer les vis

Visser progressivement en étoile, puis bloquer les vis de fixation du mécanisme au couple.

Déposer le secteur d'arrêt Mot. 582-01.
