Manuel du conducteur
Identification

Identification

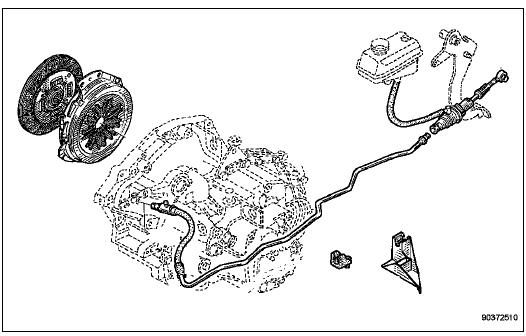

Eclaté
Eclaté
Transmission

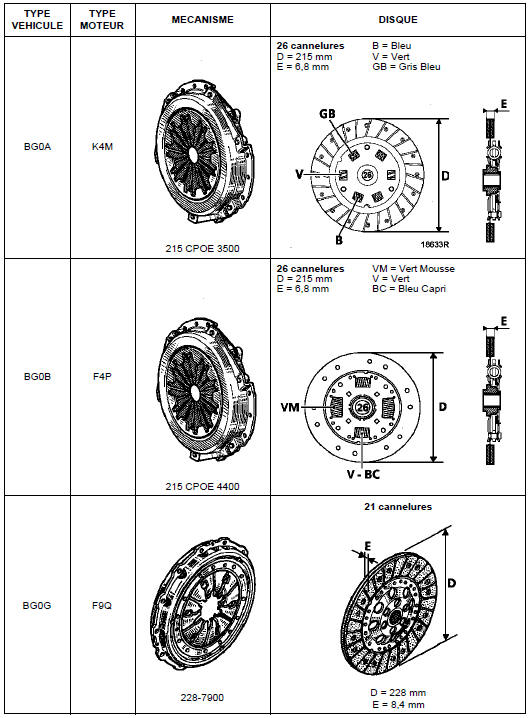

Mécanisme - DisqueConnecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Effets clients
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec
l'outil diagnostic.
PROBLEME DE DISTRIBUTION D'AIR
PROBLEME DE REPARTITION D'AIR ALP 1
PROBLEME DE DEBIT D'AIR ALP 2
MANQUE D'EFFICACITE DU DESEMBUAGE PARE-BRISE ALP 3
MANQUE D'EFFICACITE DU DEGIVRAGE / D ...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
