RTA - Renault Laguna: Volant
Moteurs F4P - K4M
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur et déposé l'embrayage.
DEPOSE

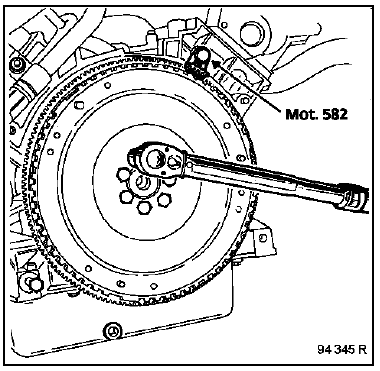

Mettre le secteur d'arrêt Mot. 582-01.
Dévisser les vis de fixation du volant (vis non réutilisables).
Déposer le volant et le secteur d'arrêt Mot. 582-01.
La reprise de la face de friction du volant n'est pas autorisée.
Remplacer le volant en cas de détérioration.
REPOSE
Nettoyer, sur le vilebrequin le filetage des vis de fixation du volant.
Dégraisser la face d'appui du volant sur le vilebrequin.
Coller les vis du volant à la loctite FRENETANCH et les serrer au couple.
