RTA - Renault Laguna: Serrures de portes

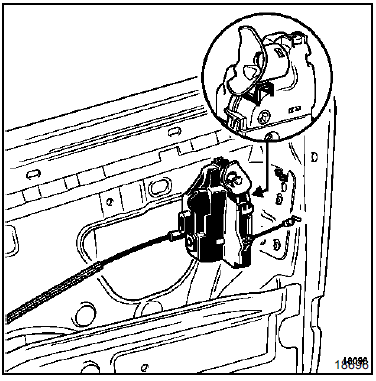

Selon l'équipement du véhicule, les serrures de portes sont spécifiques :

  • la version bas de gamme (connecteur 4 voies) est équipée du verrou électrique et du capteur de fermeture (les véhicules ne sont pas équipés de capteurs de feuillure).
  • la version haut de gamme (connecteur 6 voies) est équipée de la fonction super-condamnation permettant de désactiver le fonctionnement des poignées intérieures. Cette fonction peut être utilisée pour la sécurité enfant électrique.

BRANCHEMENT

BRANCHEMENT

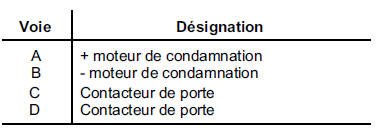

  • Version bas de gamme côté gauche

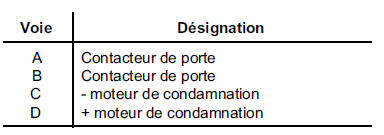

  • Version bas de gamme côté droit

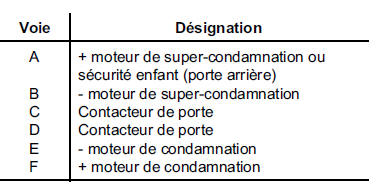

  • Version haut de gamme avant gauche

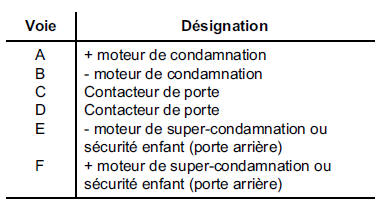

  • Version haut de gamme avant droit

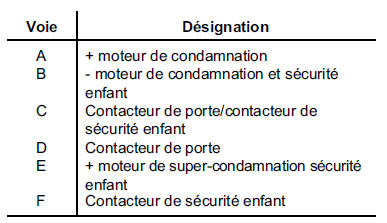

  • Version haut de gamme arrière gauche

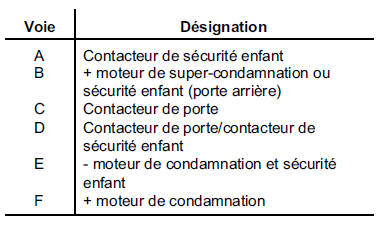

  • Version haut de gamme arrière droit

Contacteur de hayon

    Capteur d'ouverture de portes
    CAPTEUR D'OUVERTURE DE PORTE Pour fonctionner en mode main-libre, les poignées de portes doivent être équipées de capteurs : de présence (A) pour détecte ...

    Contacteur de hayon
    L'interrupteur de hayon (tout ou rien) est identique sur tous les véhicules : il n'y a pas de modèle spécifique pour les véhicules équipés de la fonction ma ...
