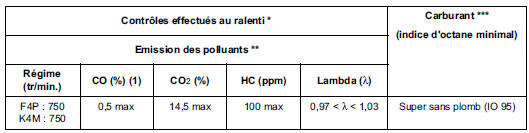

(1) à 2500 tr/min. le CO doit être 0,3 maxi.
* Pour une température d'eau supérieure à 80' C et après un régime stabilisé à 2500 tr/min. pendant 30 secondes environ.
** Pour valeurs législatives, voir spécifications selon pays.
*** Compatible IO91 sans plomb.

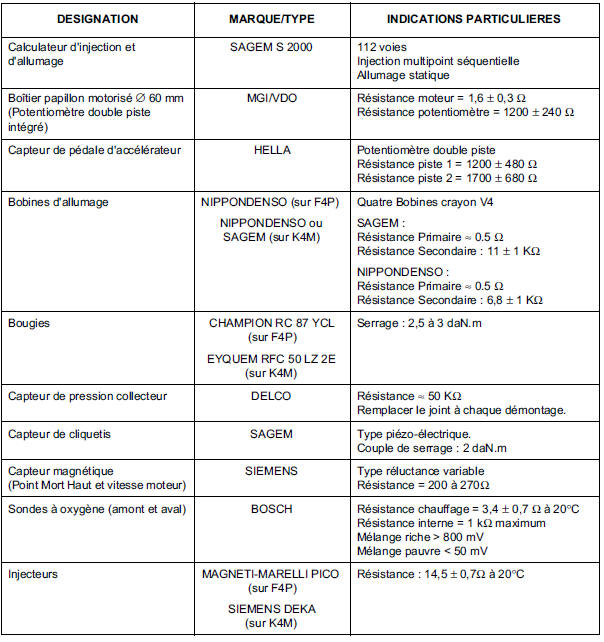

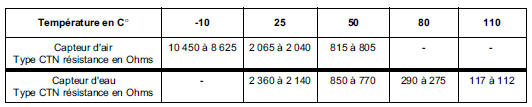

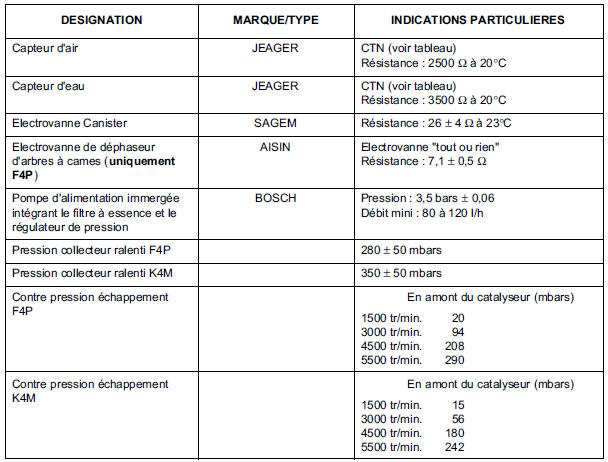

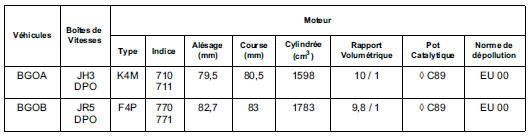

Caractéristiques
Moteur L7XSoupape régulatrice de pression
Moteur F9Q
Le poumon (A) de la soupape de régulation de
pression est commandé par une électrovanne (B)
pilotée par le calculateur d'injection. Cette
électrovanne fait varier, en fonction des plages de
fonctionnement du moteur, la dépression qui permet
...
Module de puissance
MODULE DE PUISSANCE / BOITIER RELAIS
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
Son accès est possible par le dessous de la planche
de bord.
DEPOSE
Déposer :
le cache de protection so ...
Schéma de principe
Schéma de principe
120 - Calculateur d'injection
247 - Tableau de bord
645 - Unité Centrale Habitacle
675 - Contacteur de pédale d'embrayage
721 - Calculateur de système antiblocage des roues
756 - Calculateur airbag
886 - Antennes main libre
967 - Avertis ...
