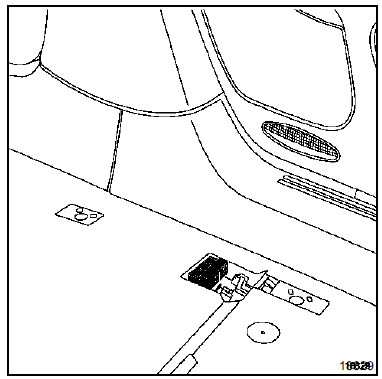

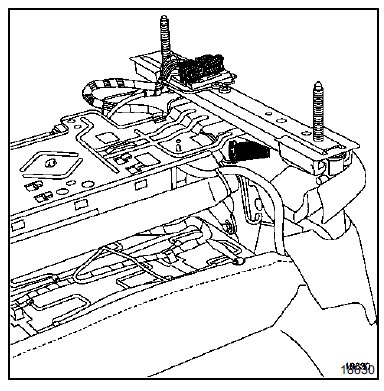

CONNECTEUR AUTOMATIQUE DE SIEGE

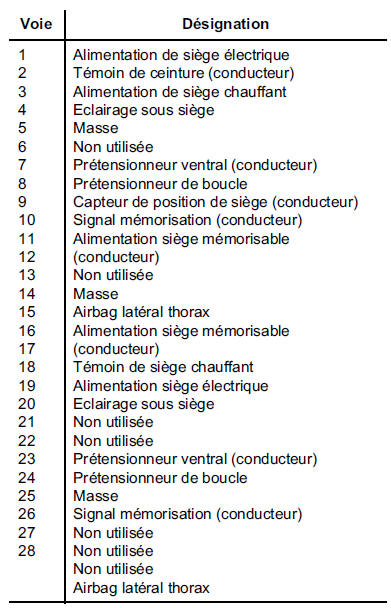

BRANCHEMENT (le plus complet)

ATTENTION : lors de la dépose d'un siège, prendre garde à ne pas dégrafer le connecteur afin de ne pas générer d'électricité statique pouvant entraîner un déclenchement d'airbag.
Procedure de destruction
Connecteur de garniture de pavillonInterprétation des commandes
COMMANDE
ACTIONNEUR POSITION HAUTE
COMMANDE ACTIONNEUR POSITION BASSE
CONTROLE ACTIONNEUR POSITION HAUTE ET BASSE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le
...
Interprétation des états
MARCHE
ARRIERE ENCLENCHEE
CONSIGNES
Uniquement pour diagnostic sur boite de vitesse mécanique.
Pour boîte de vitesse automatique consulter le schéma électrique correspondant.
ET 001
non actif
Vérifier le branchement et l'état du connecteur ...
Moteur F9Q
Mettre en place le support moteur Mot. 1453 avec les
sangles de maintien.
Desserrer la vis (5) puis déposer la vis (6) de la
biellette de reprise de couple.
Déposer :
la masse acoustique (3),
les vis de fixation de la biellette (4),
puis disposer l'ensemble suspension- ...
