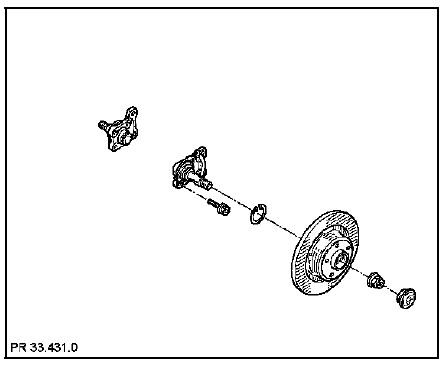

RTA - Renault Laguna: Moyeu disque arrière
DEPOSE
Déposer :
- les roues,
- l'étrier de frein (voir méthode plaquette de frein),

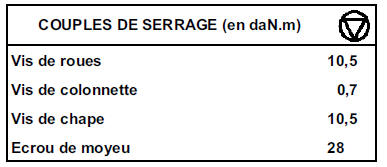

- les deux vis de chape de l'étrier,
- le bouchon de moyeu,
- l'écrou de moyeu avec une douille de 36 mm,
- le moyeu-disque.
REPOSE
Procéder en sens inverse de la dépose.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
Ces véhicules sont équipés de moyeu à roulement intégré.
Le roulement et le disque étant indissociables en cas de défectuosité de l'un des deux, il sera nécessaire de remplacer l'ensemble.
