RTA - Renault Laguna: Porte-fusée arrière
DEPOSE
Déposer la roue.
Déposer selon méthode :
- l'étrier de frein (voir méthode plaquettes de frein),
- la chape d'étrier (vis C)
- le bouchon de moyeu disque,
- l'écrou de fusée,
- le moyeu disque de frein,

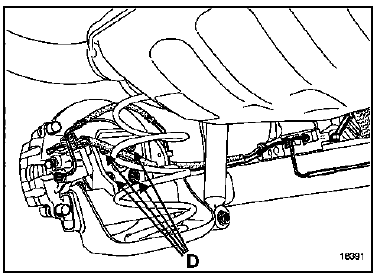

- les quatre vis du porte-fusée (D),

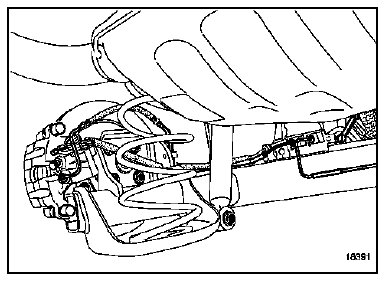

- le porte-fusée
REPOSE
Procéder en sens inverse de la dépose.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
