Manuel du conducteur

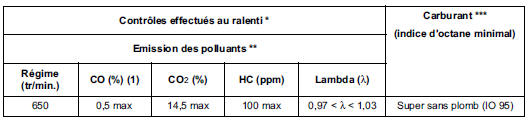

(1) à 2500 tr/min. le CO doit être 0,3 maxi.
* Pour une température d'eau supérieure à 80' C et après un régime stabilisé à 2500 tr/min. pendant 30 secondes environ.
** Pour valeurs législatives, voir spécifications selon pays.
*** Compatible IO91 sans plomb.

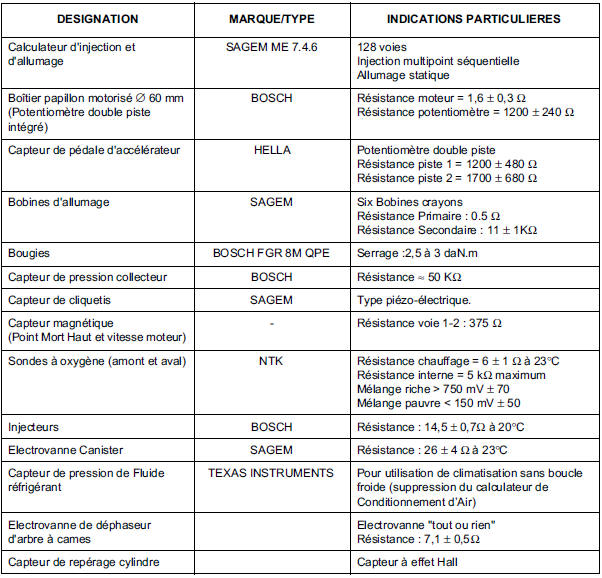

Moteurs K4M et F4P
Résonateur d'airGarniture de montant de pare-brise
DEPOSE
Déclipser :
le cache-fixation (A).
la fixation du pare-soleil (1), puis rabattre celui-ci
contre le pare-brise (2).
Déposer le pare-soleil (3).
Déposer partiellement le joint d'encadrement de porte.
Déclipser la garniture en partie sup&e ...
Sièges avant à commandes électriques
Le contacteur 3 sert aux réglages du
dossier et le contacteur 4 sert aux réglages
de l'assise.
Pour les véhicules qui en sont équipés,
les boutons 2 servent à mémoriser la
position de conduite choisie (reportezvous
en page suivante).
Ré ...
Mécanisme d'essuyage de lunette ouvrante
METHODE DE MONTAGE DU MECANISME D'ESSUYAGE SUR LA LUNETTE OUVRANTE
(A) mécanisme d'essuyage mobile
(B) gabarit de montage (outil Elé. 1580)
(C) platine moteur
PRINCIPE DE MONTAGE
Après avoir monté :
la lunette ouvrante puis réglé les jeux ...
