PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE COUPE

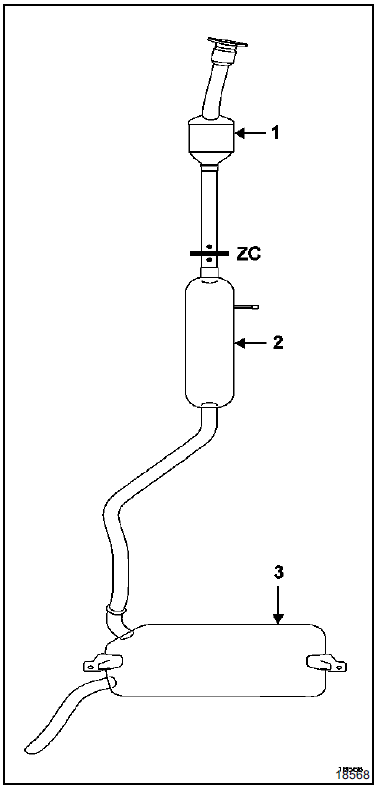

Moteurs F4P et K4M

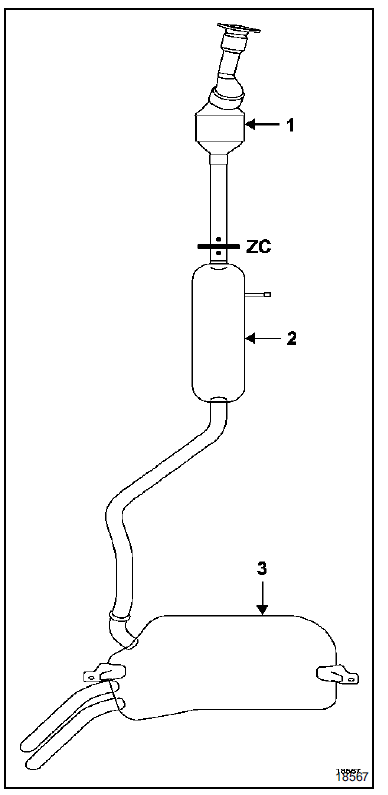

Moteur F5R

Moteur F5R

  1. Pot catalytique
  2. Pot de détente
  3. Silencieux

ZC - Zone de coupe de la ligne

PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE COUPE

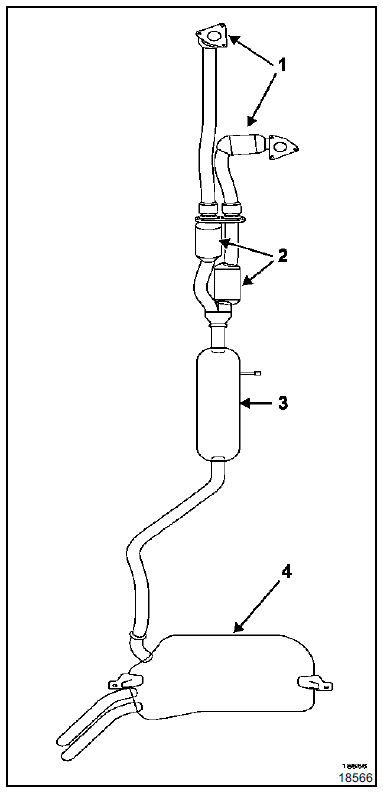

Moteur L7X

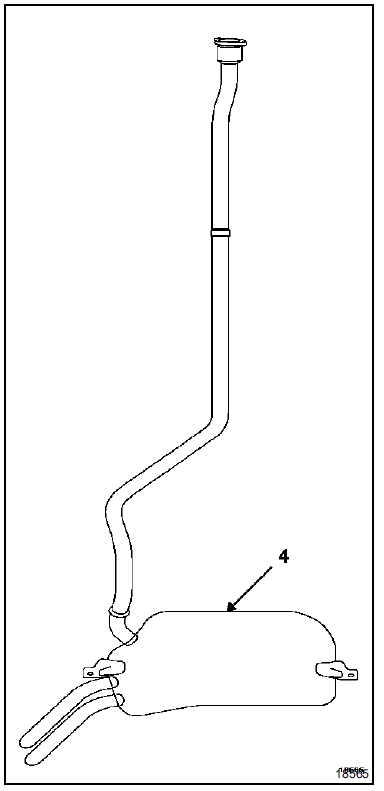

Moteur F9Q

Moteur F9Q

  1. Précatalyseur
  2. Pot catalytique
  3. Pot de détente
  4. Silencieux
    Généralités
    La ligne d'échappement complète est en acier inoxydable. Le pot catalytique dans sa fonction atteint des températures élevées, par conséquent, il ne faut ...

    Pot de détente et catalyseur
    MOTEURS K4M-F4P-F5R Pour remplacer le pot de détente ou le catalyseur, il faut : débrancher la batterie, déposer la sonde à oxygène aval, couper la lig ...
