RTA - Renault Laguna: Garniture de porte arrière

DEPOSE (version avec lève-vitre électrique)

DEPOSE (version avec lève-vitre électrique)

Déposer :

Déposer :

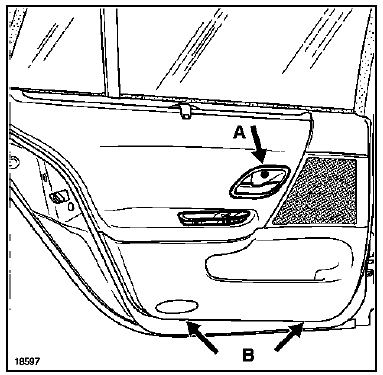

  • l'obturateur et la vis de fixation (A),
  • les deux vis de fixation inférieures (B),

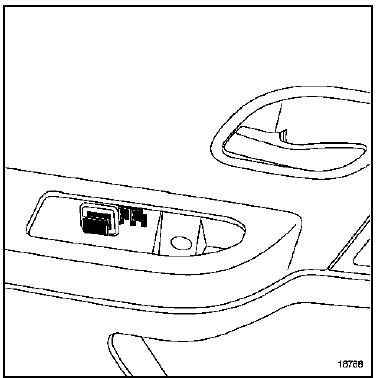

  • la platine de lève-vitre avec la pince à dégrafer, (voir garniture de porte avant), puis débrancher le connecteur.

A l'aide de la pince à dégrafer, déclipser le panneau de garniture (7 agrafes).

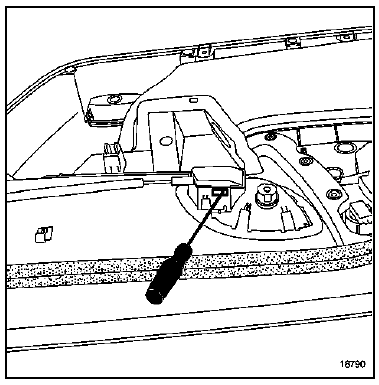

A l'aide d'un petit tournevis plat, déclipser le cache de

A l'aide d'un petit tournevis plat, déclipser le cache de fixation du câble de commande d'ouverture intérieure.

Débrancher le haut-parleur, l'éclaireur de porte, la platine de lève-vitre.

Déposer le panneau.

DEPOSE garniture avec lève-vitre manuel

Déposer la manivelle de lève-vitre avec la pince à dégrafer.

Le reste des opérations est identique à la version avec lève-vitre électrique.

REPOSE

IMPORTANT : il est impératif de remplacer le joint d'étanchéité de garniture de porte après chaque dépose du panneau (mastic préformé d'étanchéité).

Maintenir la commande d'ouverture intérieure en

Maintenir la commande d'ouverture intérieure en position fermée.

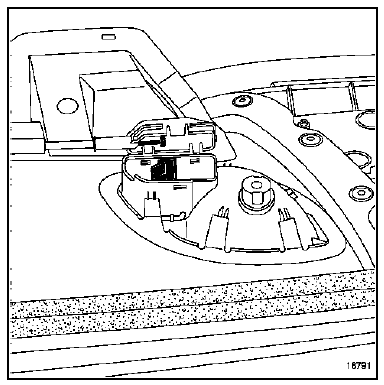

Présenter l'ensemble cache et câble en lieu et place, puis reclipser l'ensemble.

Vérifier le clipsage de l'agrafe de maintien de la

Vérifier le clipsage de l'agrafe de maintien de la poignée de préhension.
