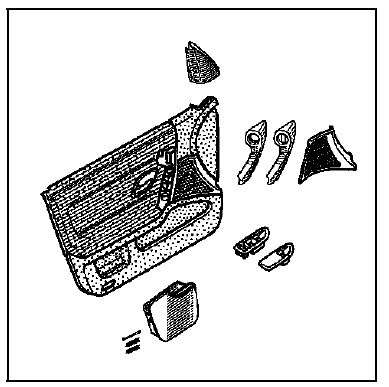

RTA - Renault Laguna: Garniture de porte avant
DEPOSE
Déposer :

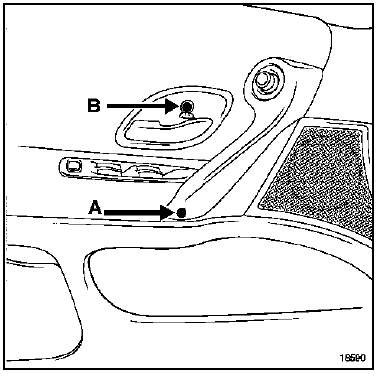

- la vis de fixation (A), avec la pince à dégrafer, déclipser le cache de la poignée de tirage, puis débrancher le connecteur de commande de rétroviseur,
- l'obturateur et la vis de fixation (B) de commande d'ouverture intérieure.

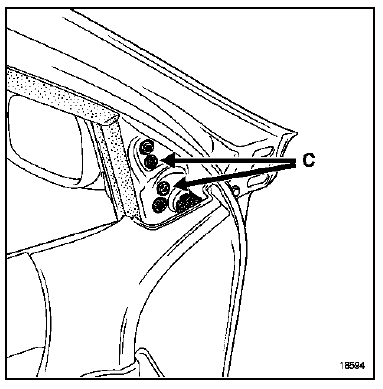

Déposer le cache fixation de rétroviseur, clipsé en (C).

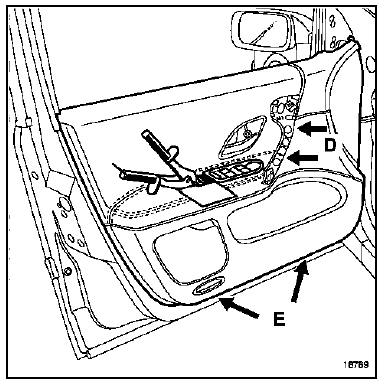

Déposer :
- les deux vis de fixation de poignée de tirage (D),
- les deux vis de fixation inférieures (E),

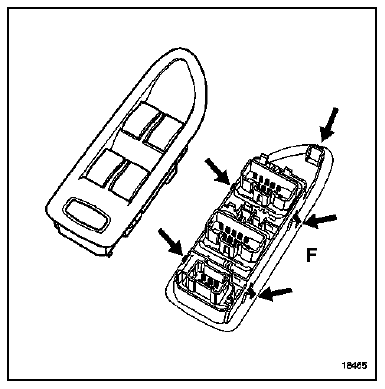

Protéger la garniture (couteau à mastic), et à l'aide de la pince à dégrafer, déclipser la platine de lève vitre (en partie arrière) puis débrancher ses connecteurs.
A l'aide de la pince à dégrafer, déposer le panneau de garniture (7 agrafes)
AUTRE METHODE DE DEPOSE

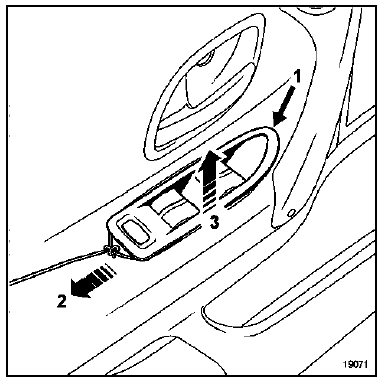

Faire un noeud coulissant à l'extrémité d'un fil électrique, gainer de ( Δ 3 mm) puis faire passer l'autre extrémité du fil dans le noeud.
Insérer la boucle obtenue en (1), entre la garniture et la lèvre de la platine, sur toute sa périphérie.
Tirer sur l'extrémité du fil (2) et dégager simultanément la platine (3), de façon à plaquer les lamelles contre la platine (F).

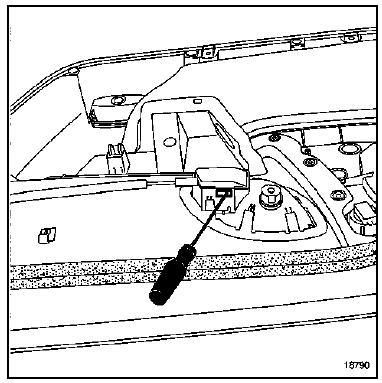

A l'aide d'un tournevis plat, déclipser le cache de fixation du câble de commande d'ouverture intérieure.

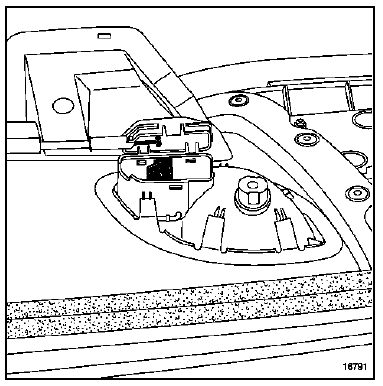

Débrancher le haut-parleur, l'éclaireur de porte.
Déposer le panneau.
REPOSE
IMPORTANT : il est impératif de remplacer le joint d'étanchéité de garniture de porte après chaque dépose du panneau (mastic préformé d'étanchéité).
Maintenir la commande d'ouverture intérieure en position fermée.
Présenter l'ensemble cache et câble en lieu et place puis reclipser l'ensemble.
