RTA - Renault Laguna: Dépose-repose

Moteurs F4P - K4M

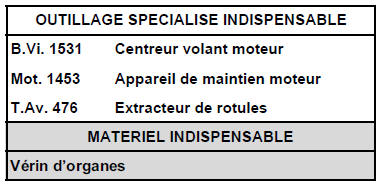

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Vidanger la boîte de vitesses.

Déposer :

  • les roues avant,
  • les cache-moteur,
  • la batterie,
  • le boîtier à fusibles,
  • le support de batterie.

Dégrafer le faisceau électrique du support batterie.

Déposer :

  • le boîtier résonateur d'air,
  • le capteur de Point Mort Haut.

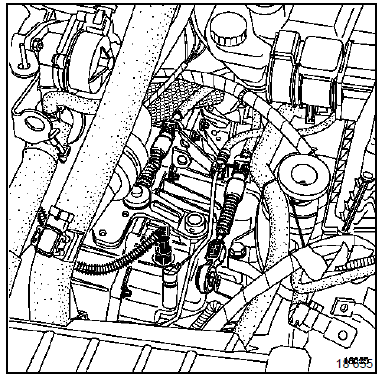

  • la commande de vitesses,

  • la protection sous moteur,
  • les pares-boue gauche,

Côté gauche du véhicule :

Déposer :

  • l'étrier de frein en fixant celui-ci au ressort de suspension pour protéger le flexible,

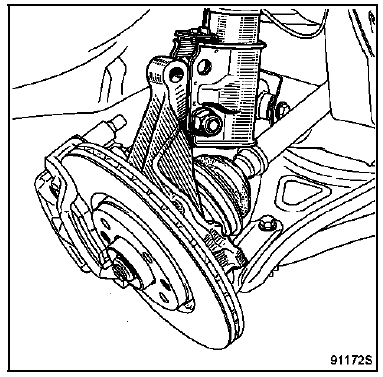

  • la rotule de direction (A) à l'aide de l'outil T.Av. 476,

  • le capteur ABS,
  • la rotule inférieure,

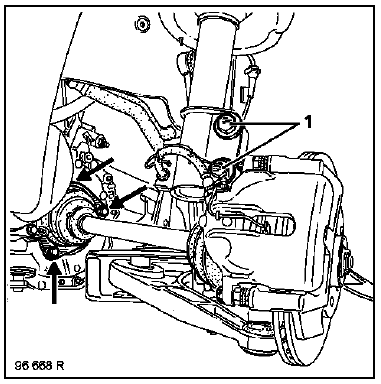

  • la fixation du pied d'amortisseur (1),
  • les fixations de la transmission sur la boîte de vitesses,

  • la transmission.

Prendre soin de protéger les soufflets.

Côté droit du véhicule :

Côté droit du véhicule :

Déposer :

  • la rotule de direction à l'aide de l'outil T.av. 476,

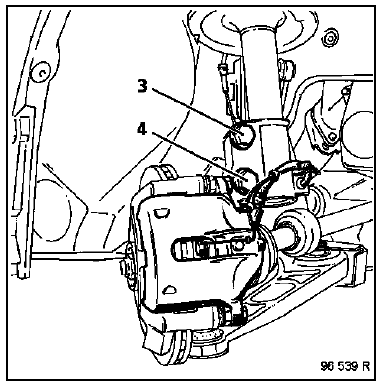

  • le boulon supérieur (3) de la fixation du pied d'amortisseur.

Desserrer la fixation inférieure (4) du pied d'amortisseur.

Déposer la fixation sur le palier intermédiaire.

Déposer la fixation sur le palier intermédiaire.

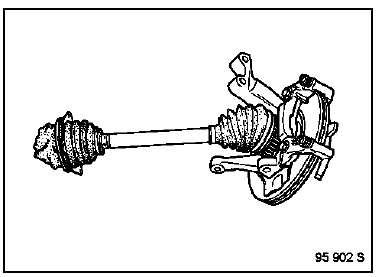

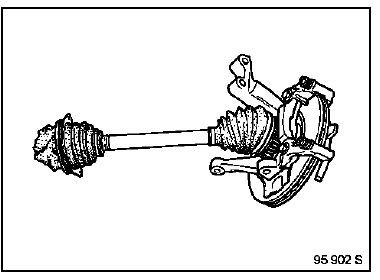

Basculer le porte-fusée et désaccoupler la

Basculer le porte-fusée et désaccoupler la transmission.

Déposer :

Déposer :

  • les fixations des tuyaux de direction assistée,
  • la connectique sur la boîte de vitesses,

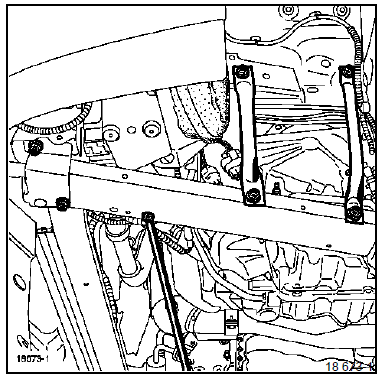

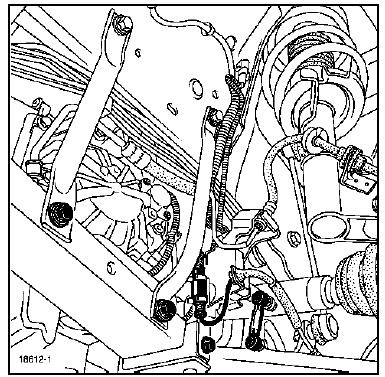

  • les tirants gauche de caisse sur longeron,

  • la fixation gauche du tirant transversal sur le longeron avant gauche,
  • le longeron avant gauche.

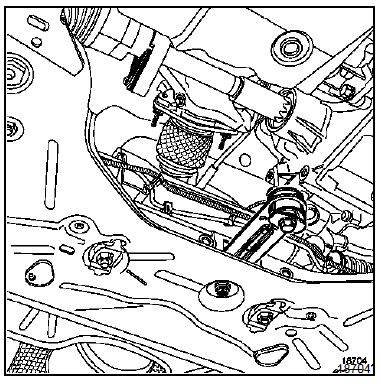

  • la béquille d'échappement - boîte de vitesses,
  • la biellette de reprise de couple,

  • le connecteur de marche arrière.

Vidanger le réservoir de liquide de frein à l'aide d'une

Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'au raccord du tuyau d'émetteur d'embrayage.

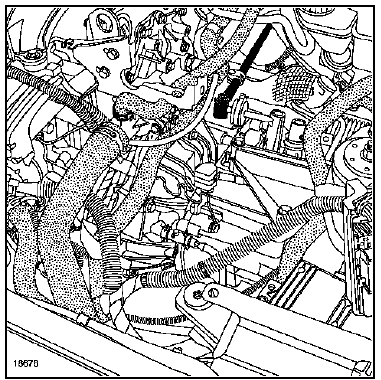

Débrancher le récepteur d'embrayage.

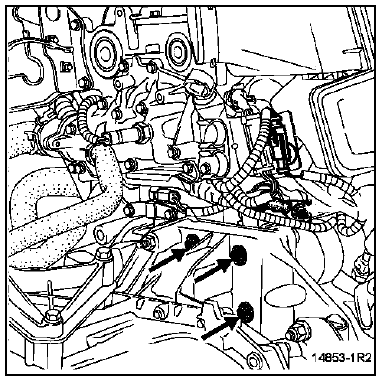

Déposer les fixations du démarreur.

Dégager le démarreur en arrière.

Dégager le démarreur en arrière.

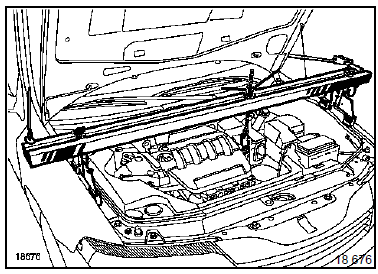

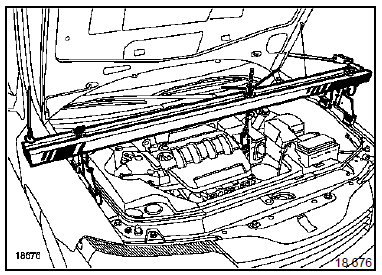

Mettre en place le suppor t moteur Mot. 1453.

Déposer :

Déposer :

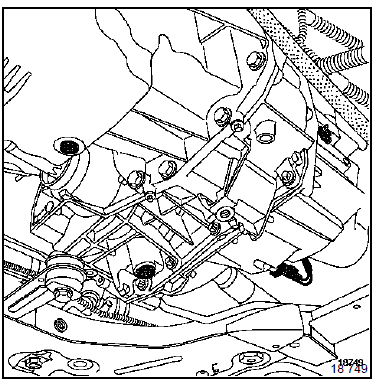

  • le support de boîte de vitesses,
  • les fixations supérieures de la boîte de vitesses.

Incliner le groupe motopropulseur.

Mettre en place le verin d'organes.

Déposer :

  • les fixations inférieures de la boîte de vitesses,
  • la boîte de vitesses.

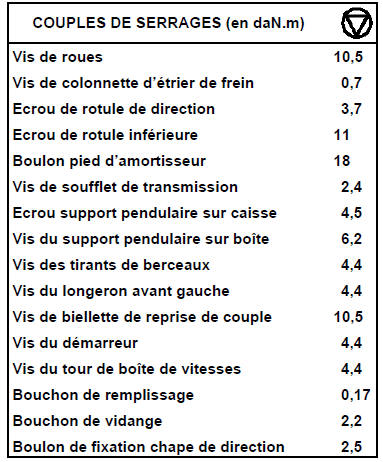

REPOSE

S'assurer de la présence des douilles de centrage moteur-boîte de vitesses.

ATTENTION :

Ne pas enduire les cannelures de l'arbre d'embrayage.

Pour la suite des opérations procéder en sens inverse de la dépose.

Effectuer le remplissage du réservoir de liquide de frein.

Purger le système d'embrayage.

Effectuer le remplissage de la boîte de vitesses.

ATTENTION :

Fixer correctement les tuyaux de frein sur les amortisseurs.

Moteur F9Q

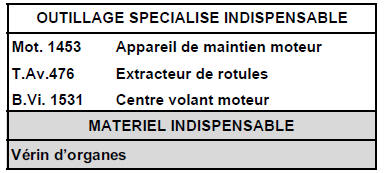

DEPOSE :

DEPOSE :

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • les roues avant,
  • les cache-moteur,

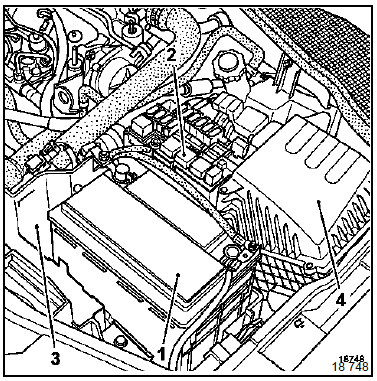

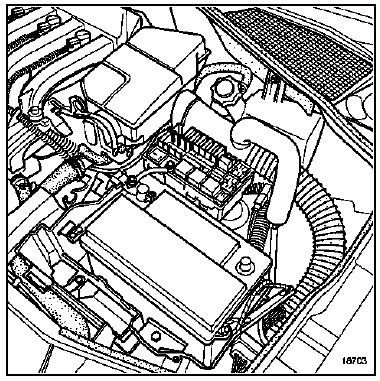

  • la batterie (1),
  • le boîtier à fusibles (2),
  • le bac à batterie (3).

Dégrafer le faisceau électrique du support batterie.

Déposer :

  • le manchon d'air sur le débitmètre,
  • le boîtier d'air et le débitmètre (4).

Dégager le calculateur d'injection avec son support sur le côté.

Déposer :

Déposer :

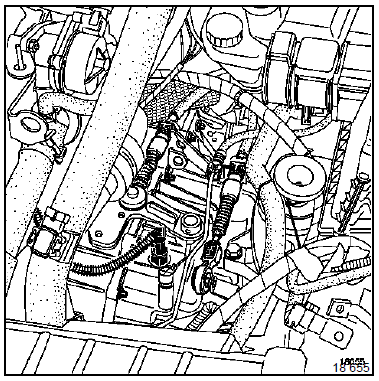

  • la commande de vitesses,

  • le connecteur de marche arrière,

  • la protection sous moteur.

Vidanger la boîte de vitesses.

Déposer :

  • les pare-boue gauche et droit,
  • les étriers de frein en fixant ceux-ci au ressort de suspension pour protéger le flexible,
  • les capteurs ABS,

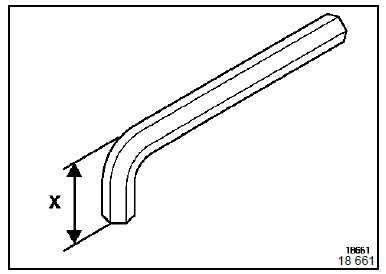

  • les rotules inférieures à l'aide d'une clé six pans coupée, si l'écrou ne se dessere pas.

X = 25 mm

X = 25 mm

Déposer :

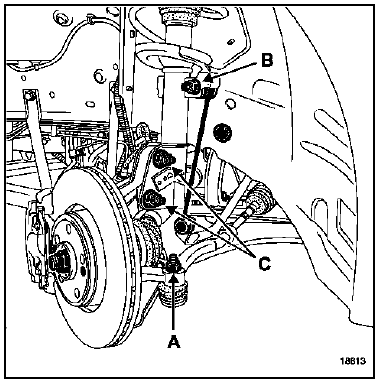

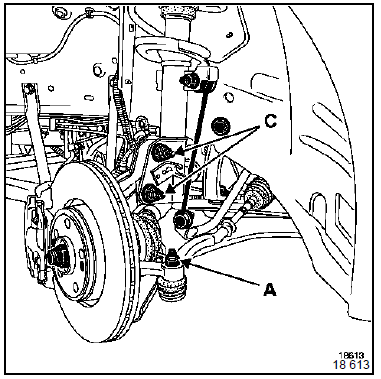

  • les rotules de direction (A) à l'aide de l'outil T.av.476,
  • les fixations du pied d'amortisseur (C).

Côté gauche du véhicule :

Côté gauche du véhicule :

Déposer :

  • les fixations de la transmission sur la boîte de vitesses,
  • la transmission.

Prendre soin de protéger les soufflets.

Côté droit du véhicule :

Côté droit du véhicule :

Déposer :

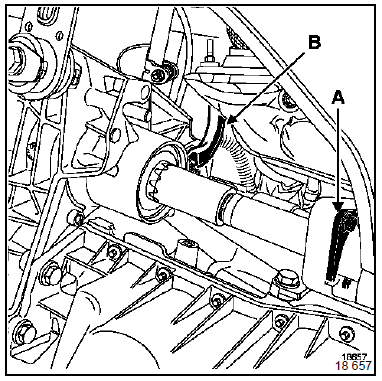

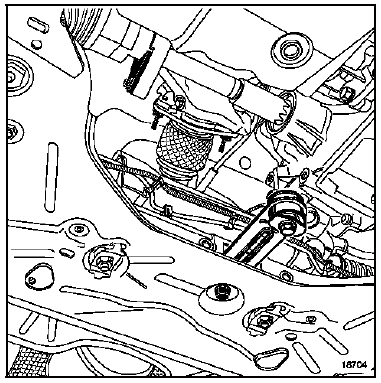

  • le palier intermédiaire sur le bas moteur (A),
  • la transmission,
  • la béquille d'échappement-boîte de vitesses (B),

  • la biellette de reprise de couple,

  • le capteur de Point Mort Haut,

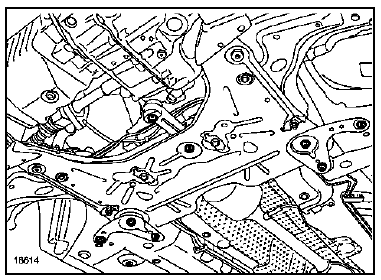

  • le berceau (voir chapitre 31).

Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'au raccord du tuyaux d'émetteur d'embrayage.

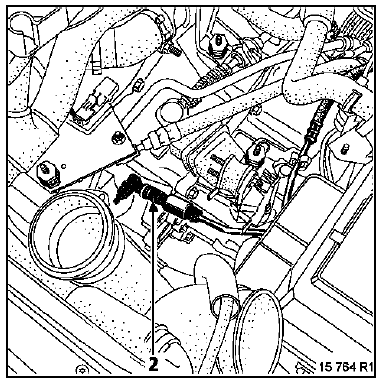

Débrancher le récepteur d'embrayage (2).

Déposer :

Déposer :

  • le manchon d'air d'entrée du turbo,

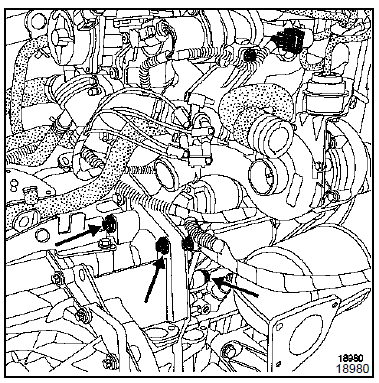

  • les fixations du démarreur.

Dégager le démarreur en arrière.

Dégager le démarreur en arrière.

Attacher les faisceaux électriques et les canalisations hydrauliques pour faciliter la dépose de la boîte de vitesses.

Mettre en place le suppor t moteur Mot. 1453.

Déposer :

Déposer :

  • le support de boîte de vitesses,
  • les fixations supérieures de la boîte de vitesses,
  • le support de Durit d'air et d'eau.

Incliner le groupe motopropulseur.

Mettre en place le verin d'organes.

Déposer :

  • les fixations inférieures de la boîte de vitesses,
  • la boîte de vitesses.

REPOSE

Si l'embrayage a été déposé se reporter au chapitre 20.

S'assurer de la présence des douilles de centrage moteur-boîte de vitesses.

ATTENTION :

Ne pas enduire les cannelures de l'arbre d'embrayage.

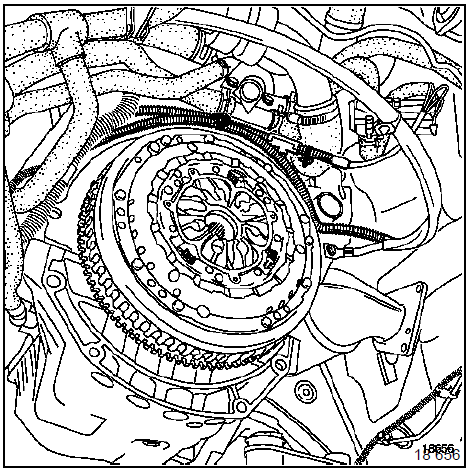

Ecarter les faisceaux électriques et retirer le plot de centrage du faisceau sur la boîte de vitesses.

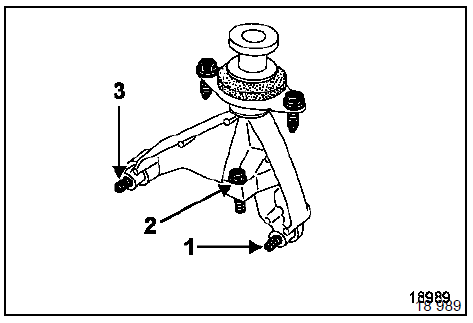

Remonter le support de boîte de vitesses en suivant

Remonter le support de boîte de vitesses en suivant l'ordre de serrage des vis de fixation.

Pour la suite des opérations procéder en sens inverse

Pour la suite des opérations procéder en sens inverse de la dépose.

Reposer le tirant transversal avant les tirants gauche et droit.

Effectuer le remplissage :

  • de la boîte de vitesses,
  • du réservoir de liquide de frein.

Purger le système d'embrayage.

ATTENTION : Fixer correctement les tuyaux de frein sur les pieds d'amortisseur.

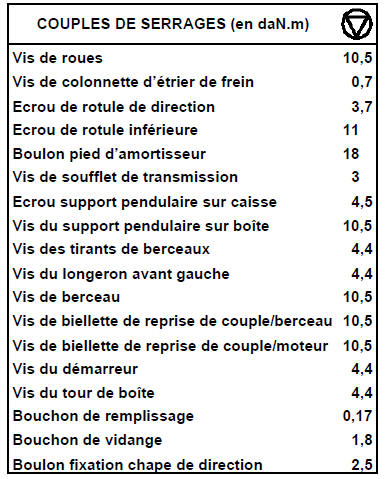

    Particularités
