Notice d'utilisation - Renault Laguna III: Banquette arrière
Les dossiers peuvent être rabattus pour permettre le transport d'objets encombrants.
Dans tous les cas, abaissez les appuistête arrière (reportez-vous au paragraphe " Appuis-tête arrière " en chapitre 3).
Version berline

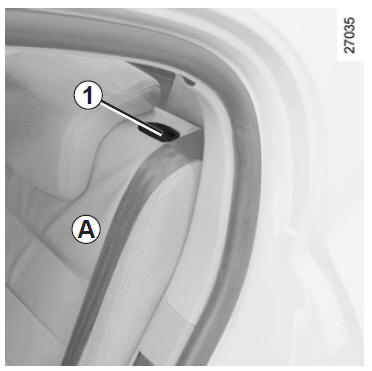

Appuyez sur le bouton 1 et abaissez le dossier A.
| Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt. |
Version break
Version break

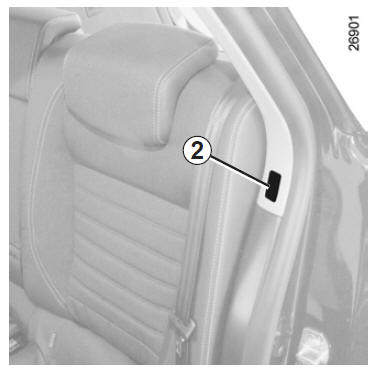

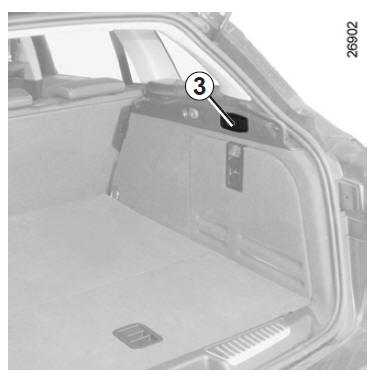

Appuyez sur le bouton 2 ou tirez la manette 3 : le dossier s'abaisse tout seul.
Nota : lorsque vous relevez un dossier, vérifiez le bon verrouillage du dossier (le bouton 2 est affleurant).
| Vérifiez qu'aucune personne, ou animal, ne se trouve à proximité de la banquette arrière avant de tirer la manette 3.Risque de blessures. |
Version break
| Lors de la remise en place du dossier, assurez-vous du bon
verrouillage du dossier. Dans le cas d'utilisation de housse de sièges, veillez à ce qu'elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuis-tête. Lors des manoeuvres des sièges arrière, assurez-vous que rien ne vient gêner les ancrages (partie du corps, animal, graviers, chiffon, jouets...). |
Appuis-tête arrière
Position d'utilisation
Montez ou descendez l'appui-tête tout
en le maintenant tiré vers l'avant du véhicule.
Pour l'enlever
Pour l'enlever
Appuyez sur la languette 1 et ...
Coffre à bagages
Version berline
Version berline
Pour ouvrir
Pressez le bouton 1 et soulevez la
porte de coffre.
Pour fermer
Abaissez la porte de coffre en vous
aidant, dans un premier temps, des poign&ea ...
