Notice d'utilisation - Renault Laguna III: Appuis-tête arrière
Position d'utilisation
Montez ou descendez l'appui-tête tout en le maintenant tiré vers l'avant du véhicule.
Pour l'enlever
Pour l'enlever

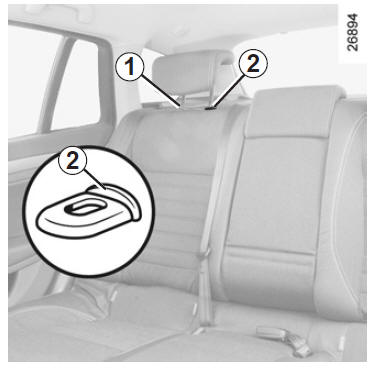

Appuyez sur la languette 1 et 2 simultanément et sortez l'appui-tête.
Nota : version berline, abaissez d'abord le dossier de la banquette (reportezvous au paragraphe " Fonctionnalité des sièges arrière " en chapitre 3).
Pour le remettre en place
Introduisez les tiges dans les fourreaux et descendez l'appui-tête jusqu'au premier cran.
Position de rangement
Position de rangement
Descendez l'appui-tête au maximum puis appuyez sur la languette 2 et abaissez-le complètement.

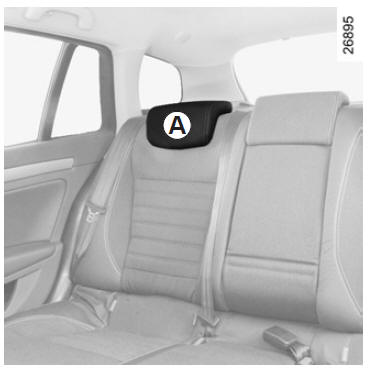

La position de l'appui-tête complètement abaissée (position A) est une position de rangement : elle ne doit pas être utilisée lorsqu'un passager est assis.

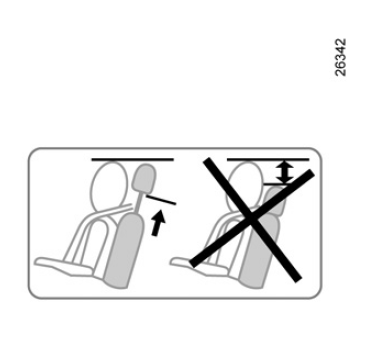

| L'appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l'appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale. |
