RTA - Renault Laguna: Aide au stationnement

Certains véhicules sont équipés du système d'aide au stationnement afin d'informer le conducteur, lors d'une marche arrière, de la présence d'obstacle se trouvant derrière le véhicule (poteaux, bornes, autre véhicule...).

FONCTIONNEMENT

Le système se compose de :

  • quatre capteurs infra rouges intégrés au bouclier arrière,
  • un calculateur autonome (équipé d'une fonction diagnostic),
  • un avertisseur sonore.

En enclenchant la marche arrière, le système s'active automatiquement (cette activation est indiquée par une brève tonalité de mise en marche). Les détecteurs à ultrasons implantés dans le bouclier arrière mesurent la distance entre le véhicule et un éventuel obstacle.

La fréquence du signal sonore varie selon la distance : l'alerte acoustique s'active lorsqu'un obstacle se situe à environ 150 centimètres du bouclier, jusqu'à un son continu à 25 centimètres environ du véhicule.

REMARQUE :

  • pour un bon fonctionnement du système, vérifier que les capteurs ultrasons soient propres,
  • pour un bon fonctionnement du système, vérifier que les capteurs ultrasons soient propres,
  • par temps d'intempéries ou lors de l'utilisation d'un porte-vélo, la détection des capteurs et aléatoire.

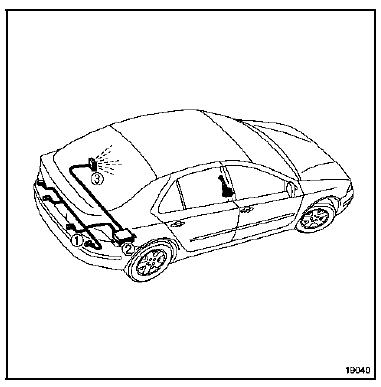

  1. Capteurs
  2. Calculateur
  3. Avertisseur sonore

NOTA : pour des renseignements concernant les méthodes réparation, se reporter au chapitre 55 pour les boucliers ou 87 pour les organes électriques.
