Manuel du conducteur
REMPLACEMENT DES LAMPES
Lampe de feu de route

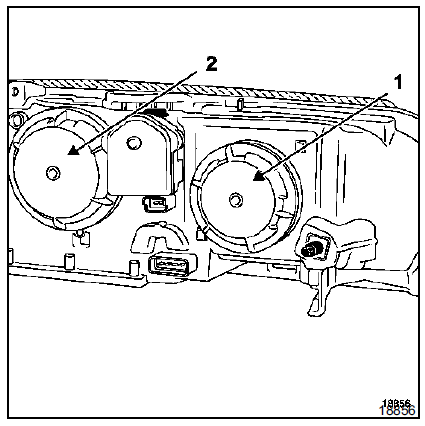

Le remplacement de la lampe se fera après avoir déposé le cache-plastique (1).
REMARQUE : pour le remplacement des lampes de feu de route, utiliser exclusivement des lampes H1 homologuées.
Lampes de feu de position et feu de croisement. Le remplacement des lampes se fera après avoir déposé le cache-plastique (2). Utiliser des lampes W5W pour les feux de position et des lampes H7 pour les feux de croisement homologués.
REMARQUE : pour le remplacement des lampes des projecteurs au Xénon, consulter le chapitre "projecteurs au Xénon".
Lampe d'indicateur de direction : utiliser des lampes PY 21W homologuées.
Moteur de toit ouvrant
DEPOSE
Déposer :
le boîtier de commande de toit ouvrant,
l'éclaireur de plafonnier.
Débrancher les deux connecteurs du moteur.
Manuellement, à l'aide d'une clé (6 pans de 4)
actionner la vis (A) pour fermer le panneau mobil ...
Garniture de hayon
DEPOSE
A l'aide de la pince à dégrafer, déposer les garnitures
d'encadrement de lunette en (1), puis en (2).
Déposer les vis de fixation (A), puis dégrafer la
garniture (3).
PARTICULARITE : pour la dépose des feux arrière
Dé ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
