RTA - Renault Laguna: Synthèse de parole

GENERALITES

La synthèse de parole ne concerne que le tableau de bord haut de gamme (double afficheur). Le tableau bas de gamme ne peut pas gérer les messages.

La fonction Synthèse de parole est assurée par trois éléments :

  • le tableau de bord qui traite les conditions d'émissions et choisi la langue,
  • le boîtier synthèse de parole qui traite le signal du tableau de bord émet le message,
  • le haut-parleur de synthèse de parole.

La liaison entre le tableau de bord et le boîtier synthèse de parole est réalisée par le réseau multiplexé du véhicule.

La fonction "mute" de l'autoradio est réalisée par un fil

La fonction "mute" de l'autoradio est réalisée par un fil à partir du boîtier synthèse de parole. Un signal provenant de la synthèse de parole peut être interrompu par un messager prioritaire de navigation, téléphone...

Si le véhicule est équipé de la navigation, les messages transitent par l'Unité Centrale de Communication. Si l'Unité Centrale de Communication est débranchée, aucun message n'est émis.

Le volume d'émission des messages est modifié en paliers, en fonction de la vitesse de rotation du moteur.

NOTA : lorsque la touche de discrétion est actionnée, les messages sont remplacés par un signal sonore.

Configuration

Configuration

Il est nécessaire de choisir parmi les huit langues disponibles :

  • Français (CF 066)
  • Anglais (CF 073)
  • Italien (CF 078)
  • Allemand (CF 074)
  • Espagnol (CF 076)
  • Hollandais (CF 077)
  • Portugais (CF 078)
  • Turc (CF 079)

REMARQUE : si le boîtier de synthèse de parole n'est pas connecté au branchement de la batterie, le tableau de bord ne reconnaît pas la fonction et se configure sans synthèse de parole.

AFFECTATION DES VOIES

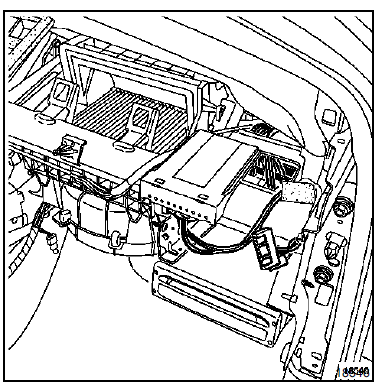

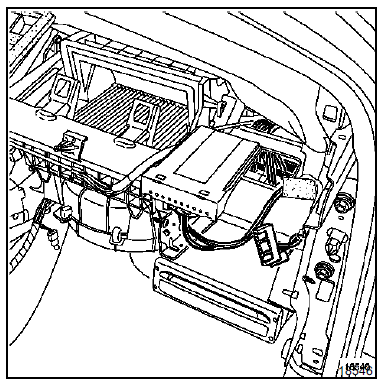

Branchement du boîtier synthèse de parole

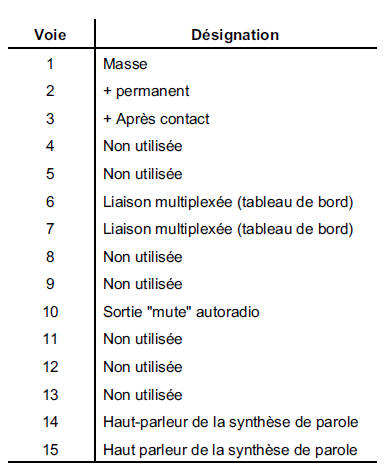

Connecteur rouge 15 voies

Connecteur rouge 15 voies

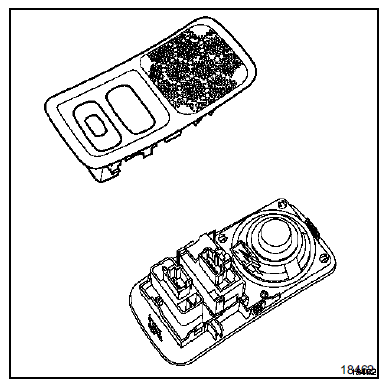

Haut-parleur synthèse de parole

Haut-parleur synthèse de parole

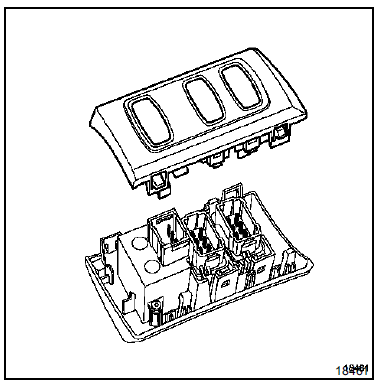

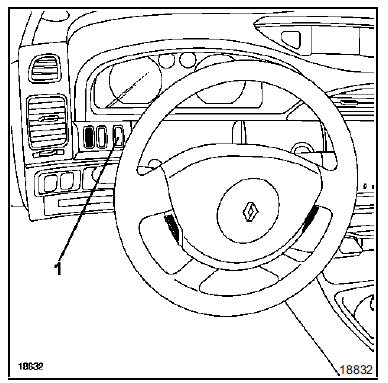

Touches "discrétion" et "répétition"

Touches "discrétion" et "répétition"

NOTA : les touches "répétition", "discrétion" et les

NOTA : les touches "répétition", "discrétion" et les informations d'ouverture des ouvrants sont reliées au tableau de bord (consulter les chapitres 83 et 84).

Condition d'apparition des messages

Types de messages parlés Condition d'apparition Détection défaut par
Bienvenue, je suis l'ordinateur de bord, la surveillance est opérationnelle. appui sur répétition si pas de défaut détecté

_

La porte arrière gauche est mal fermée

La porte arrière droite est mal fermée

La porte avant gauche est mal fermée

La porte avant droite est mal fermée

Le coffre est mal fermé

Le capot moteur est mal fermé

contact mis

vitesse véhicule ≥ 15 km/h

défaut pendant 1 seconde

Unité Centrale Habitacle par le réseau multiplexé (sauf capot)

Contact de l'ouvrant (pour capot)

Ceinture conducteur non attachée vitesse véhicule ≥ 25 km/h

distance parcourue ≥ 500 m

défaut pendant 1 seconde

Contact de ceinture (mise à la masse)
Lumières allumées coupure du contact

feux de position allumés

porte conducteur ouverte

Unité Centrale Habitacle par réseau multiplexé
Feux de position défaillants* Feux plaque d'immatriculation défaillants* contact mis

feux de position allumés

défaut pendant 4 secondes

Unité Centrale Habitacle par réseau multiplexé
Feu stop droit défaillant* Feu stop gauche défaillant* contact mis

appui sur pédale de frein

défaut pendant 2 secondes

Unité Centrale Habitacle par réseau multiplexé
Défaillance charge batterie moteur tournant ≥ 400 tr/min.

défaut pendant 10 secondes

Electronique de tableau de bord
Frein de parking serré vitesse véhicule ≥ 15 km/h

frein de parking serré

Contacteur frein de parking



Lave glace niveau minimum contact mis

défaut pendant 30 secondes

Sonde mini lave-glace (mise à la masse)
Carburant niveau réservé, autonomie limitée contact mis

niveau carburant calculé

inférieur à 7 litres

Electronique de tableau de bord
Huile moteur minimum, effectuer contrôle prochainement * contact mis Electronique de tableau de bord
Chute de pression d'huile, arrêter le véhicule, couper le contact, consulter la notice d'utilisation régime moteur ≥ 1600 tr/min.

alerte pression d'huile

Manocontact de pression d'huile
Surchauffe moteur, arrêter le véhicule, pas d'intervention moteur chaud, consulter la notice d'utilisation d'utilisation moteur tournant ≥ 20 secondes

alerte température d'eau

Sonde de température injection (calculateur d'injection)
Défaillance injection gravité 1

Défaillance injection gravité 2

moteur tournant ≥ 7 secondes

régime moteur ≥ 400 tr/min.

défaut d'injection

Calculateur d'injection par réseau multiplexé
Surveillance antipollution, fonctionnement défaillant, consulter un représentant Renault contact mis

défaut d'injection

Calculateur d'injection par réseau multiplexé
Un fonctionnement anormal de la direction à assistance variable est détecté, consulter un représentant Renault contact mis

défaut direction assistée

Unité Centrale Habitacle par réseau multiplexé
Système d'aide au freinage d'urgence défaillant, consulter un représentant Renault contact mis

défaut du système d'aide au

freinage d'urgence

Calculateur d'injection

Calculateur de système antiblocage des roues



Circuit de freinage défaillant, éviter freinage brusque, arrêter le véhicule, consulter un représentant Renault contact mis

défaut mini liquide de frein

pendant 5 secondes

ou défaut antiblocage des roues

pendant 5 secondes

Niveau de liquide de frein (contact à la masse) ou calculateur de système antiblocage des roues
Système d'aide au freinage défaillant, freinage classique en action, consulter un représentant Renault pendant 5 secondes

défaut calculateur de système

antiblocage des roues

Calculateur de système antiblocage des roues par réseau multiplexé
Défaillance contrôle de trajectoire contact mis

défaut du système de contrôle

de trajectoire

Calculateur de système antiblocage des roues par réseau multiplexé
Désactivation du système de contrôle de trajectoire contact mis

défaut du système de contrôle

de trajectoire

Calculateur d'injection

Calculateur de système antiblocage des roues par réseau multiplexé

Boîte de vitesses, fonctionnement de sécurité, consulter un représentant Renault contact mis

défaut boîte de vitesses

automatique

Calculateur boîte de vitesses automatique par réseau multiplexé
Boîte de vitesses, température d'huile excessive, consulter la notice d'utilisation contact mis

défaut boîte de vitesses

automatique

Calculateur boîte de vitesses automatique par réseau multiplexé
Système antivol, fonctionnement défaillant, consulter un représentant Renault contact mis Unité Centrale Habitacle par réseau multiplexé



Faible dégonflage ou surgonflage sur pneu avant droit

Faible dégonflage ou surgonflage sur pneu arrière droit

Faible dégonflage ou surgonflage sur pneu avant gauche

Faible dégonflage ou surgonflage sur pneu arrière gauche

contact mis

défaut pression

Unité Centrale Habitacle

Capteur de pression

Fort dégonflage sur pneu avant gauche

Fort dégonflage sur pneu avant droit

Fort dégonflage sur pneu arrière droit

Fort dégonflage sur pneu arrière gauche

Fuite sur pneumatique avant gauche

Fuite sur pneumatique avant droit

Fuite sur pneumatique arrière droit

Fuite sur pneumatique arrière gauche

contact mis

défaut pression

Unité Centrale Habitacle

Capteur de pression

Pression, pneu non surveillée sur au moins un des pneumatiques contact mis

défaut capteur

Unité Centrale Habitacle

Capteur de pression

Pression, pneu non surveillée sur au moins un des pneumatiques

Condamnation automatique des ouvrants désactivée

contact mis Unité Centrale Habitacle par réseau multiplexé
Défaillance condamnation enfant contact mis Unité Centrale Habitacle par réseau multiplexé

* pendant ces messages, le voyant "service" est allumé jusqu'à coupure du contact. Les messages mémorisés sont accessibles par appui sur la touche "répétition".
