RTA - Renault Laguna: Schéma

Moteurs  K4M-F4P

Boite de vitesses manuelle

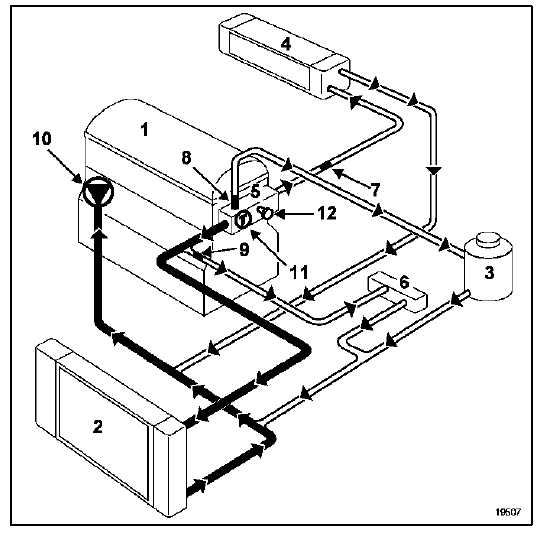

  1. Moteur
  2. Radiateur
  3. Bocal "chaud" avec dégazage après thermostat
  4. Aérotherme
  5. Support thermostat
  6. Ajutage Ajutage  8,5 mm 3 mm
  7. Ajutage Pompe à eau 8,5 mm
  8. Pompe à eau
  9. Thermostat
  10. Purgeur

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).

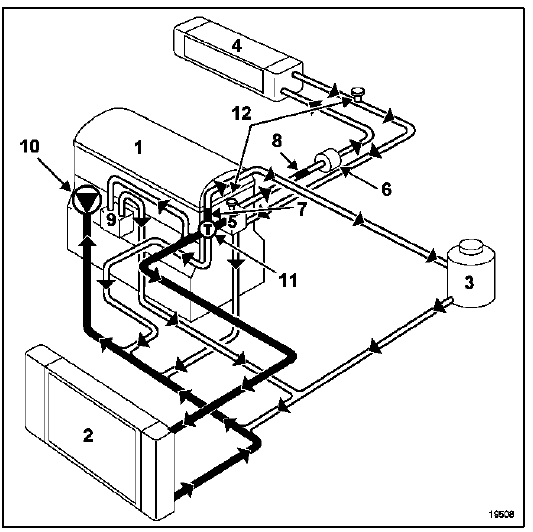

Boite de vitesses automatique

Moteur

Moteur

Radiateur

Bocal "chaud" avec dégazage après thermostat

Aérotherme

Support thermostat

Echangeur de température d'huile T.A.

Ajutage Ajutage  8,5 mm 3 mm

Ajutage Ajutage  10 mm 8,5 mm

Ajutage Pompe à eau 10 mm

Pompe à eau

Thermostat

Purgeur

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).

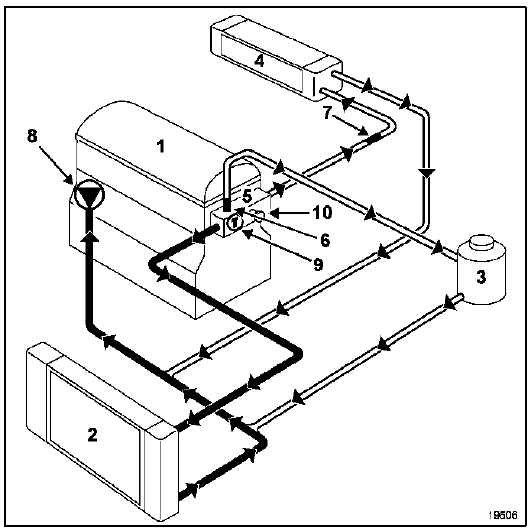

Moteur F9Q

  1. Moteur
  2. Radiateur
  3. Bocal "chaud" avec dégazage après thermostat
  4. Aérotherme
  5. Support thermostat
  6. Support thermoplongeurs (si équipé)
  7. Ajutage Ajutage  8,5 mm  3 mm
  8. Ajutage Echangeur de température eau/huile 8,5 mm
  9. Echangeur de température eau/huile
  10. Pompe à eau
  11. Thermostat
  12. Purgeur

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).

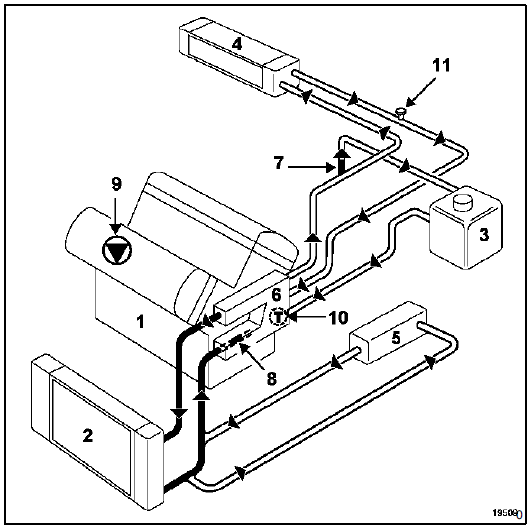

Moteur L7X

  • Moteur
  • Radiateur
  • Bocal "chaud" avec dégazage permanent
  • Aérotherme
  • Echangeur de température d'huile T.A.
  • Boîtier sortie d'eau
  • Ajutage Ajutage  16 mm 3 mm
  • Ajutage Pompe à eau 16 mm
  • Pompe à eau
  • Thermostat double effet
  • Thermostat double effet

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).

    Contrôle
    Contrôle de l'étanchéité du circuit Remplacer la soupape de vase d'expansion par l'adaptateur M.S. 554-01. Brancher sur celui-ci l'outil M.S. 554-07. Faire chauffe ...

    Thermostat
    MOTEUR L7X DEPOSE Mettre le véhicule sur un pont élévateur à deux colonnes. Débrancher la batterie. Déposer la protection sous moteur. Vidanger le ...
