Contrôle de l'étanchéité du circuit

Contrôle de l'étanchéité du circuit

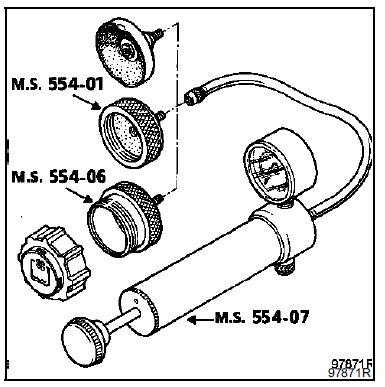

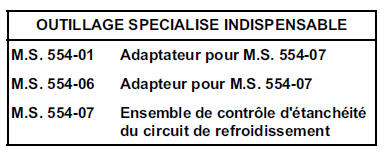

Remplacer la soupape de vase d'expansion par l'adaptateur M.S. 554-01.

Brancher sur celui-ci l'outil M.S. 554-07.

Faire chauffer le moteur, puis l'arrêter.

Pomper pour mettre le circuit sous pression.

Cesser de pomper à 0,1 bar inférieur à la valeur de tarage de la soupape.

La pression ne doit pas chuter, sinon rechercher la fuite.

Dévisser progressivement le raccord de l'outil M.S. 554-07 pour décompresser le circuit de refroidissement puis déposer l'outil M.S. 554-01 et reposer la soupape de vase d'expansion munie d'un joint neuf.

Contrôle de tarage de la soupape

Le passage du liquide à travers la soupape du vase d'expansion nécessite le remplacement de cette dernière.

Adapter sur la pompe M.S. 554-07 l'outil M.S. 554-06 et placer sur celui-ci la soupape à contrôler.

Monter la pression, celle-ci doit se stabiliser à la valeur de tarage de la soupape, tolérance de contrôle + - 0,1 bar.

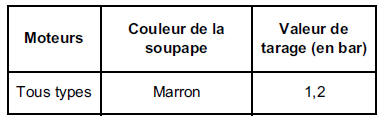

Valeur de tarage de la soupape :

Schéma
